? 01｜什么是 IPEX 一代板端座子？
在射頻領域，如果把天線比作“耳朵”，那 IPEX 一代板端座子（UFL） 就像是一塊“穩固又精巧的耳骨”。
它的幾個關鍵詞如下：
-
?? 超小尺寸（約 2mm 左右）
-
?? 50Ω 阻抗特性
-
?? 常用于 WiFi、藍牙、GPS、小型 IoT 設備
-

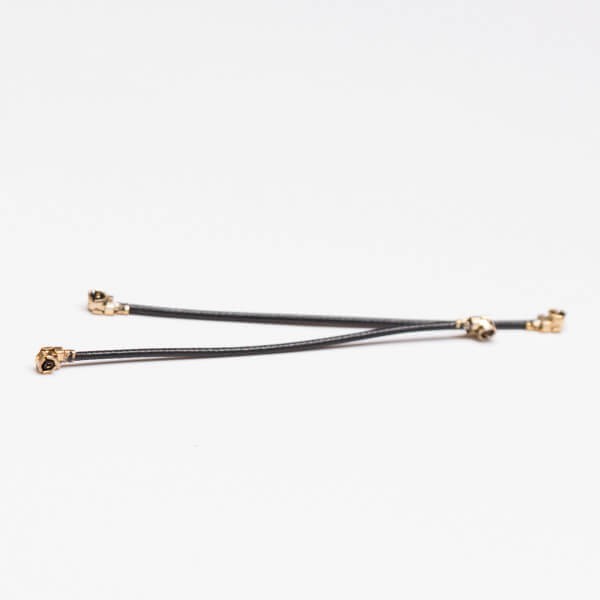

?? 適配迷你同軸線（常見 1.13、1.37、1.32mm）
一句話總結：
設備越小，它越重要；空間越緊，它越是主角。
? 02｜它為什么在工業界這么“能打”？
??① 小，是它的必殺技
智能穿戴、無人機、輕量化網卡……
你能看到“板子被壓縮得只剩現實”的地方，大概率都用 IPEX 一代。
??② 穩，是它的價值
接觸彈片結構雖小，但電氣性能結構成熟，插拔損耗低，適配性強。
??③ 廣，是它的生態
可以通配市面絕大多數 UFL / MHF1 結構的線材，產業成熟，價格穩定。
? 03｜如何判斷你設備是否真的需要“一代”？
下面給你一個簡易判斷表（工程師視角，不拗口 ↓）
| 使用場景 | 是否推薦使用 IPEX 一代板端座子 |
|---|---|
| 產品體積極小（穿戴/卡片機） | ?? 強烈推薦 |
| WiFi、BT、GPS 天線接入 | ?? 主流做法 |
| 需要頻繁插拔 | ?? 不建議（壽命有限） |
| 工業邊緣計算/戶外設備 | ?? 看結構強度 |
工程師真心提示：
如果你的產品需要“耐插拔”，把需求分到 IPEX 3/4 代或更可靠的結構會更穩。
? 04｜來自工廠一線的經驗：8 年組裝心得
我在 德索連接器（Dosin）工作第 8 年，工廠本身也有 18 年的積累。
這 8 年里，我們組裝了成千上萬套 IPEX 線材和板端座子，有幾個“坑”是我見過最多的：
?? 坑 1：焊盤開窗過小
結果 → ? 回流焊失敗、座子偏移
解決 → ? 標準開窗 + 工藝補強
?? 坑 2：客戶把“一代”當“三代用”
結果 → ? 拉力不夠、天線掉線
解決 → ? 明確結構要求（拉力、插拔次數、機械強度）
?? 坑 3：線材裝配角度被忽略
結果 → ? 線材應力反向作用，導致連接點壽命驟降
解決 → ? 線材走位合理布局 + 固定點規劃
這些都不是網上查來的，是在工廠一線站在烤爐前、試產線上、返修線上踩出來的經驗。
? 05｜設備廠最關心的問題：到底能承受多少插拔？
?? 工程極簡回答：
-
官方壽命：約 30 次
-
實際經驗：20~30 次之間更穩
-
解決方案：若需要維護頻繁，直接升級 IPEX 3代 / 4代 或使用 SMA/SMB等結構化接口
?? 小尺寸接口強度有限，這不是它的缺點，這是它的定位。
? 06｜德索工廠的角色：不僅生產，也負責“兜底”
德索18年做射頻連接器與線束加工，在 IPEX 系列上最常做的不是“批量”，而是幫客戶解決：
-
高頻板材與座子匹配問題
-
板端焊接可靠性
-
天線線材選型（1.13 / 1.37 / 1.32mm）
-
特殊場景耐沖擊要求
-
大批量一致性
說句你可能意想不到的話：
客戶最信任的不是廠能產多少，而是能不能在關鍵環節給他們“一個穩穩的答案”。
這也是我堅持做個人 IP 的原因——
一個技術工程師的可信度，遠比營銷的花架子更值錢。
? 07｜尾聲
?? IPEX 一代板端座子，看似不起眼，卻在現代無線設備中承擔著關鍵連接的角色。
尺寸極小、信號穩定、成本適中，是很多輕量化產品的首選。
對于結構空間逼仄的設備來說，它就是那種——
不發光、不發聲，但失去了它，設備就不會呼吸的“小角色”。
來自德索的一線工程師，希望把扎在工廠里的經驗繼續帶給你。
如果你在做新品、優化天線結構、或?qū)?IPEX 系列選型猶豫，我都可以幫你做一次工程師視角的“診斷”。
