IPEX-1代 / 3代 / 4代 / 5代｜PCB天線底座、公頭、樣式及封裝尺寸圖

? 01｜為什么每個工程師都必須搞清楚 IPEX 各代？

在做無線產品（WiFi、BT、GNSS、4G/5G）時，
你會發現一個殘酷現實：

80% 的射頻問題，不是天線壞了，是 IPEX 接頭選錯了。

我在 德索連接器第 8 年，我們工廠做這類微型射頻接頭已經 18 年。
每周都有客戶因?yàn)椤按H不對、封裝不兼容”導致：

  • 天線信號弱

  • 回?fù)p突然變差

  • 批量插不牢

  • 返工、補焊、推遲出貨

IPEX1 = U.FL
IPEX3 = MHF3
IPEX4 = MHF4
IPEX5 = MHF5
各代互不兼容（除 1 代與 1 代）

? 02｜四代接口的關鍵差異（新表格版）

代際 市場別稱 外觀結構 底座高度 線端公頭樣式 是否兼容 常用頻段
1 代 U.FL / MHF1 圓形薄殼 最低 單卡點、圓片結構 ?（僅 1 ? 1） WiFi、BT、GPS
3 代 MHF3 方形加強 中 加固卡扣、殼體更方 ? GNSS、低功耗物聯
4 代 MHF4 小型化殼體 更低 輕量型公頭 ? 4G、CAT-M、NB-IoT
5 代 MHF5 最小尺寸 極低 超迷你 ? 5G、Sub-6G、毫米波前段

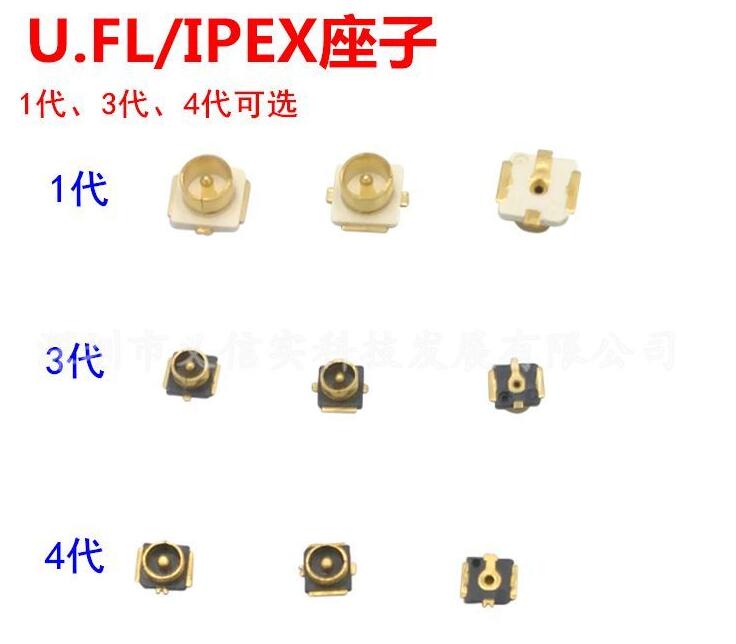

? 03｜?? 各代 PCB 天線底座結構詳解

?? IPEX 1 代（U.FL 底座）

  • 金屬外殼最薄

  • 底座呈圓形

  • 中心 PIN 最突出

  • 適合小體積 WiFi/BT 模塊

  • 封裝焊盤簡單，耐焊性中等

封裝尺寸關鍵詞：
外徑約 2.0mm、中心 PIN 間距精度高、側焊點對稱

?? IPEX 3 代（MHF3 底座）

  • 四角略方，殼體加強

  • 扣點更硬，穩定性高

  • 插拔壽命相對更長

  • 適合戶外設備 / GNSS

封裝尺寸關鍵詞：
殼體呈方形、PIN 更短、更緊湊、焊盤間距增加

?? IPEX 4 代（MHF4 底座）

  • 輕量化結構

  • 殼體更緊，鎖定力更足

  • 適合高頻（LTE Cat1/Cat4）

封裝尺寸關鍵詞：
殼體更低、金屬壓片弧度明顯、焊盤呈三瓣式布局

?? IPEX 5 代（MHF5 底座）

  • 目前尺寸最小

  • 高頻表現最佳

  • PCB 尺寸要求最嚴

封裝尺寸關鍵詞：
PIN 更密、殼體最小、焊盤極短、對位公差要求高

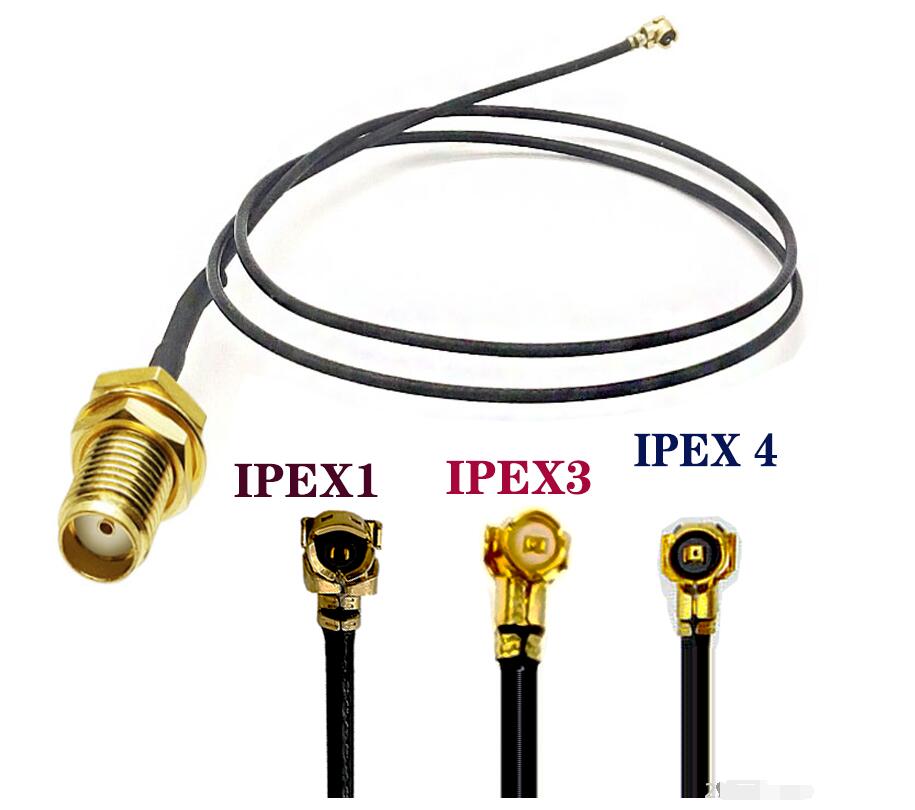

? 04｜?? 公頭（線端）樣式差異（工程師版）

?? 這個部分是最容易判斷代際的。

1?? IPEX 1 代公頭（U.FL Plug）

  • 圓形外殼

  • 卡點最輕

  • 金屬包殼較薄

  • 尾端多為 1.13mm / 1.37mm 線材

3?? IPEX 3 代公頭（MHF3 Plug）

  • 正方形殼體

  • 上頂蓋更厚

  • 插拔手感最“硬”

  • 加固型設計

4?? IPEX 4 代公頭（MHF4 Plug）

  • 殼體變小

  • 插拔力度降低

  • 高頻場景更友好

5?? IPEX 5 代公頭（MHF5 Plug）

  • 極小型

  • 高頻損耗最低

  • 多用于 5G 天線、小體積模組

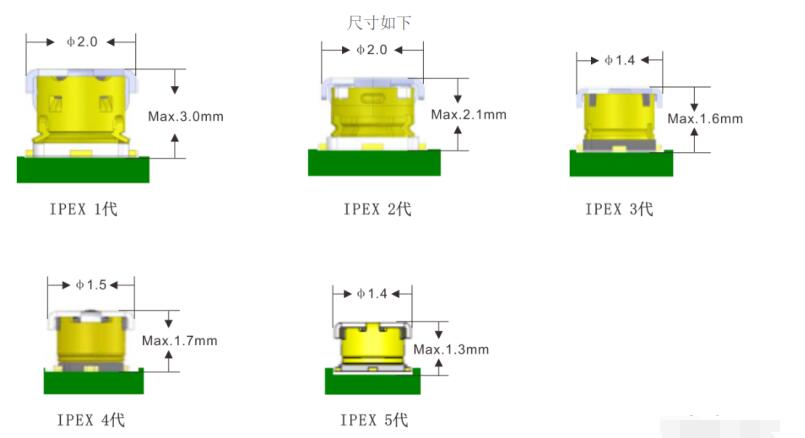

? 05｜?? PCB 封裝尺寸

?? IPEX 1 代 U.FL 封裝尺寸（關鍵點）

外殼直徑：≈ 2.0 mm
中心 PIN：≈ 0.7 mm
焊盤間距：0.9 mm ~ 1.0 mm
高度：≈ 1.2 mm

?? IPEX 3 代 MHF3 封裝（關鍵點）

外殼形狀：接近 2.5 mm 方形
PIN 更短
固定焊盤呈“L 型”對稱
高度 ≈ 1.4 mm

?? IPEX 4 代 MHF4 封裝（關鍵點）

底座外徑 ≈ 1.9 mm
焊盤更緊湊
中心 PIN 更小
高度 ≈ 1.0 mm

?? IPEX 5 代 MHF5 封裝（關鍵點）

外徑最?。?lt; 1.8 mm
焊盤極短
中心 PIN 更細
高度 ≈ 0.8~0.9 mm

? 06｜工程師常見誤區（來自德索一線經驗）

? 誤區 1：以為“越大越好接觸”

事實恰恰相反：
高頻系統必須“小而緊”。

? 誤區 2：用 1 代替 4 代

外觀看著像，但：
4 代的 PIN 更短、鎖定力不同，替換會導致 VSWR 抖動。

? 誤區 3：封裝圖直接從網上復制

不同廠家殼體公差不同，常造成：

  • 回?fù)p突然惡化

  • 裝配后推力不足

  • 焊盤 lifting

?? 正確方式：
向工廠（如德索）索取對應代際的官方封裝圖。

? 07｜尾聲：小小 IPEX，承載的是產品的“連接命運”

這些尺寸不到 2 mm 的接頭，
不發聲、不搶?xiě)颍?br data-start="2906" data-end="2909" />卻決定設備能否順暢“連上世界”。

這是我在 德索工作的第 8 年，
也是我們工廠做射頻連接器的第 18 年。

越做越明白——
連接，看似輕，卻是產品真正的重量。

如果你正在做：

  • WiFi/BT 模塊

  • GNSS

  • 4G/5G 模組

  • 天線優化

  • PCB 調整

  • 代際判斷

把圖紙發來，我可以幫你快速判斷代際，給你一個穩、準、可落地的方案。
