F頭連接器是一種同軸射頻連接器，通常用于無線電視、有線電視，一般配合RG-6/U及RG-59/U型電纜使用。最早于1950年發明。F型連接器相對于其他的RF射頻連接器結構更簡單，因而制造成本更加低廉。但其對于75歐姆卻有著良好的阻抗匹配能高達1Ghz，而且可用帶寬高達幾GHz。F公頭接頭通常為擠壓式，F(xiàn)母頭有一個 3/8-32 螺旋頭。
德索五金供應各種常見CCTV電視F型接頭、F型接口連接器，更多未列出F頭連接器產品，請聯系我們索取更詳細資料。
- F型接頭依據國際MIL-C-39012，CECC22120和IEC60169-8標準生產。產品設計合理緊湊，減少安裝空間；
- F型接頭采用螺紋連接方式，連接更緊密穩固，結構簡單，不到30秒即可完成接線，安裝好后無需拆卸即可檢驗；
- F型接頭結構和組件簡單易于生產，生產效率高，價格低廉。
F頭連接器產品展示
同軸f型接頭公頭RF連接器負載鍍鎳
f型旋轉接頭直式母頭插板型接PCB板螺紋連接帶防水圈

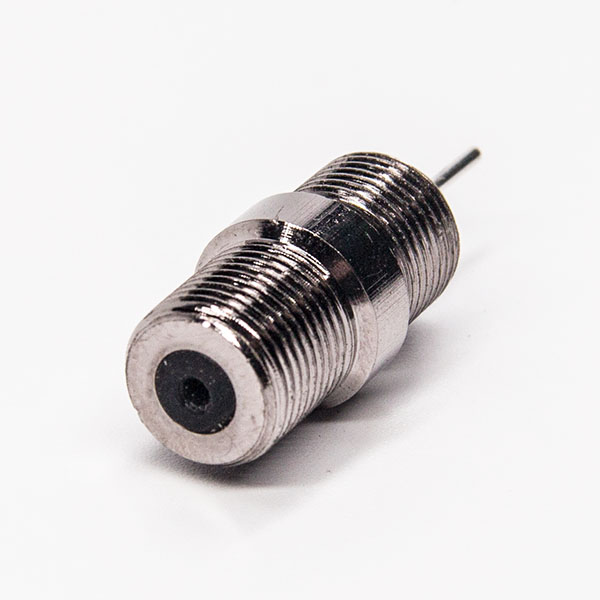

同軸f型接頭直式180度母頭插PCB板螺紋連接
pcb連接器頭板端母頭射頻同軸F型連接器

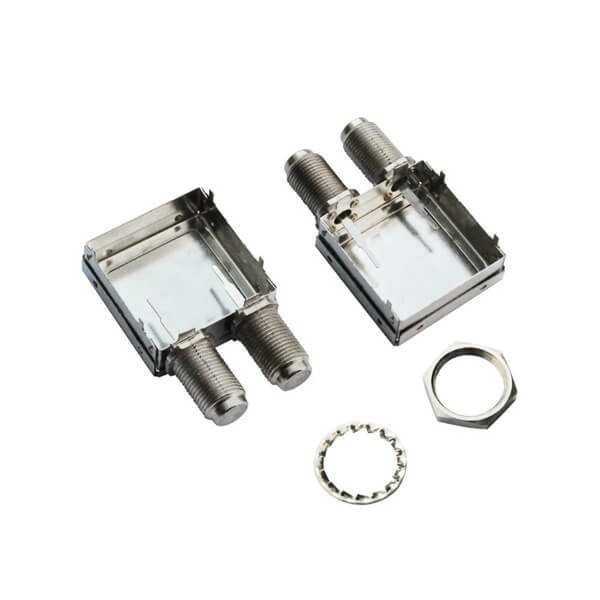

雙頭F頭射頻同軸連接器母頭穿墻式帶屏蔽罩
F型射頻同軸連接器母頭彎頭穿墻式帶屏蔽罩

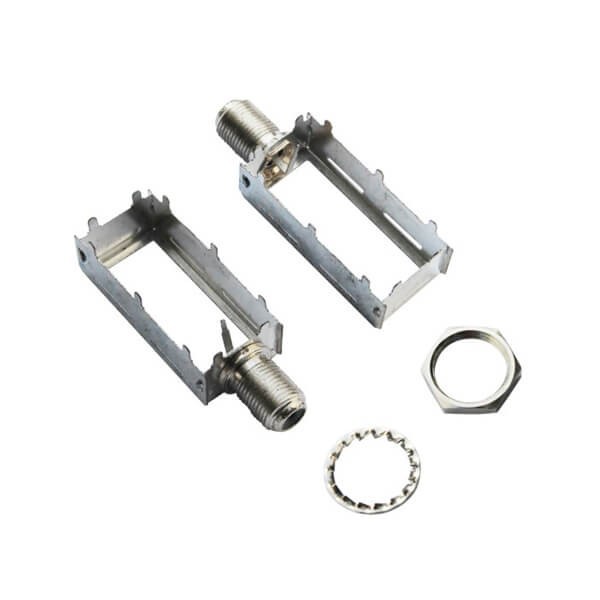

f 型射頻連接器同軸彎式穿墻式母頭帶屏蔽罩

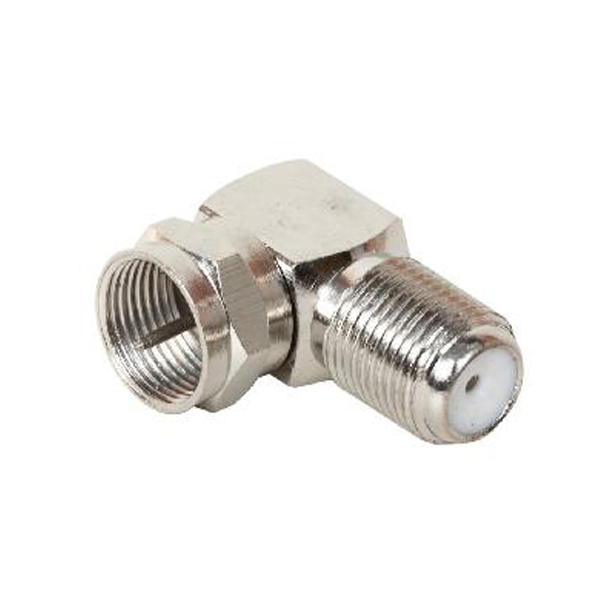

彎式轉接頭f型射頻同軸連接器公頭轉接母頭

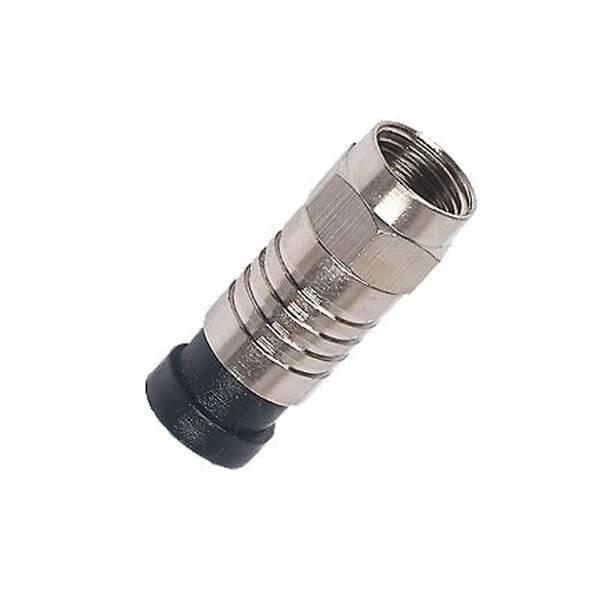

優質f連接器射頻同軸直式擠壓式公頭
專業射頻同軸f系列連接器直式擠壓式公頭

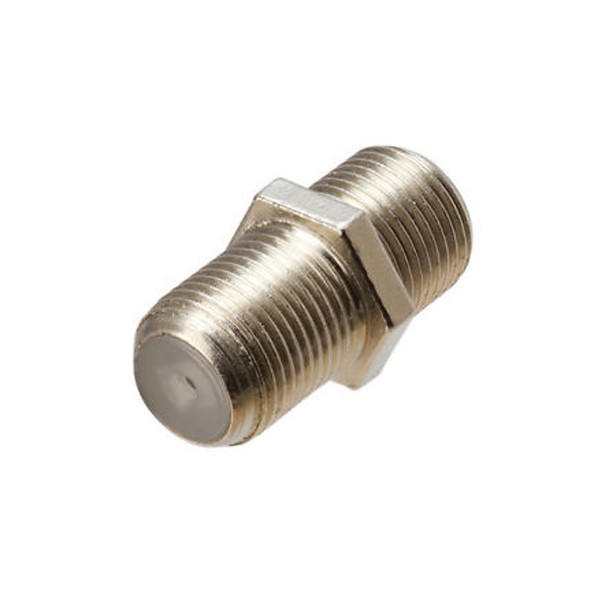

視頻f頭連接器母頭轉接F頭母頭
rf同軸連接器公頭彎式壓接接線RG179 F型連接器
f型射頻同軸連接器轉接頭公頭轉F型母頭

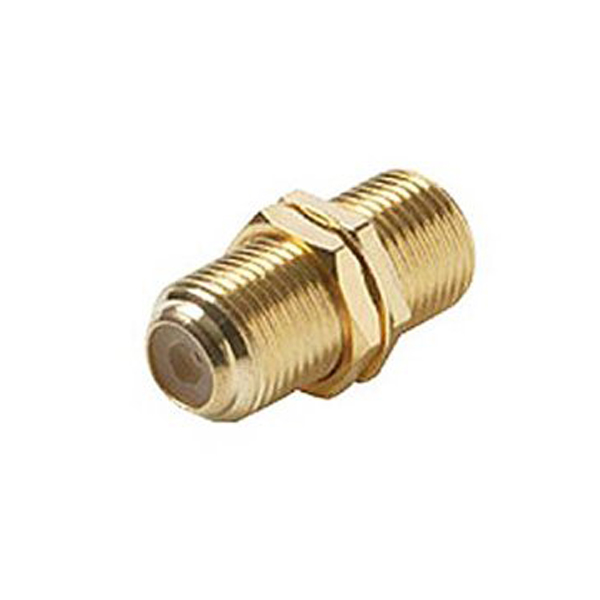

F型轉接頭直式母頭轉F頭母頭

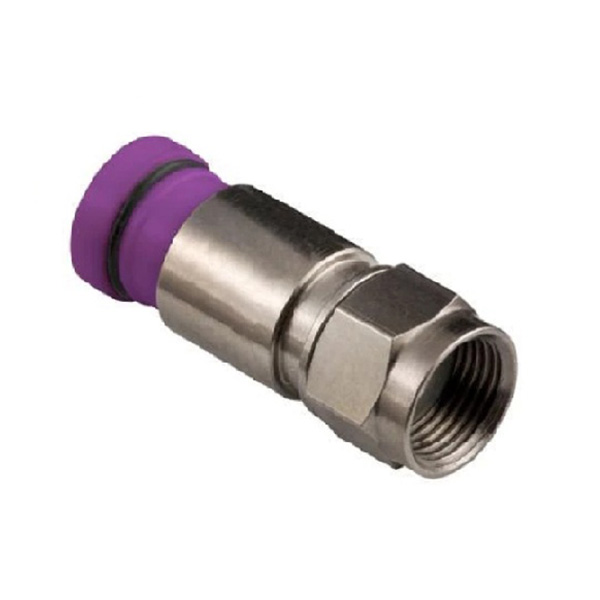

F擠壓型公頭接RG6線材75歐姆
F型連接器公頭壓接RG6同軸線纜

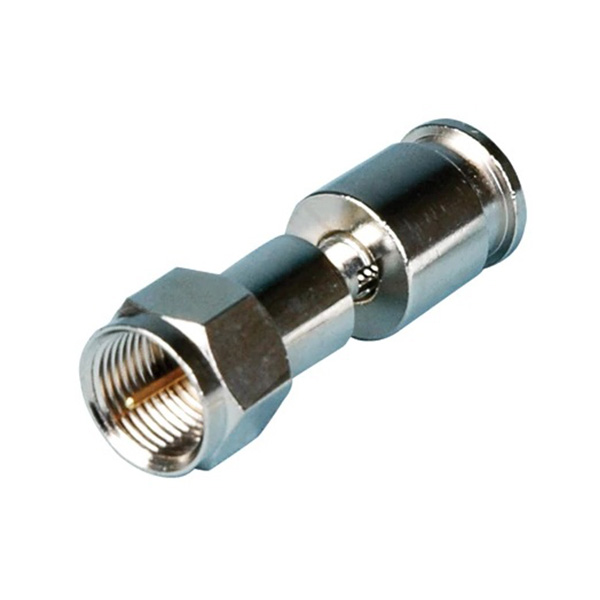

F轉接頭直式公轉公射頻連接器75歐姆

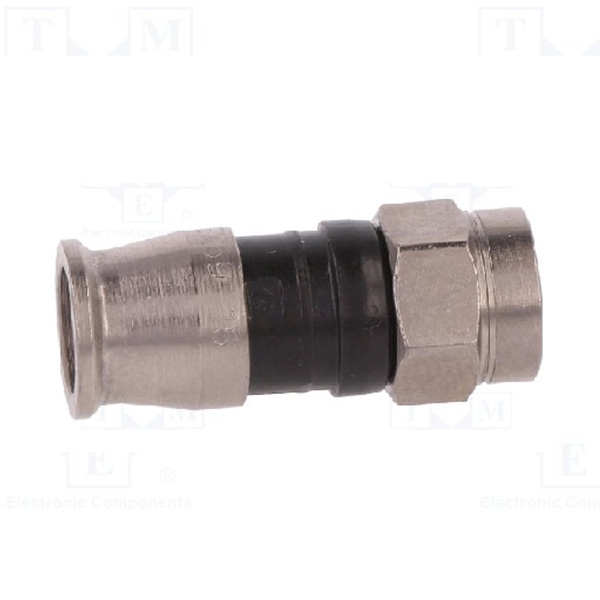

F擠壓RG59同軸線公頭直式
F公頭直式鍍金鎖接線材鍍黑鎳外殼
視頻線材接頭F公頭擠壓接RG6同軸線
F連接器定制公頭鎖接線材
F公頭直式擠壓接RG59同軸線
雷默F(xiàn)頭外殼鍍金公頭連接器

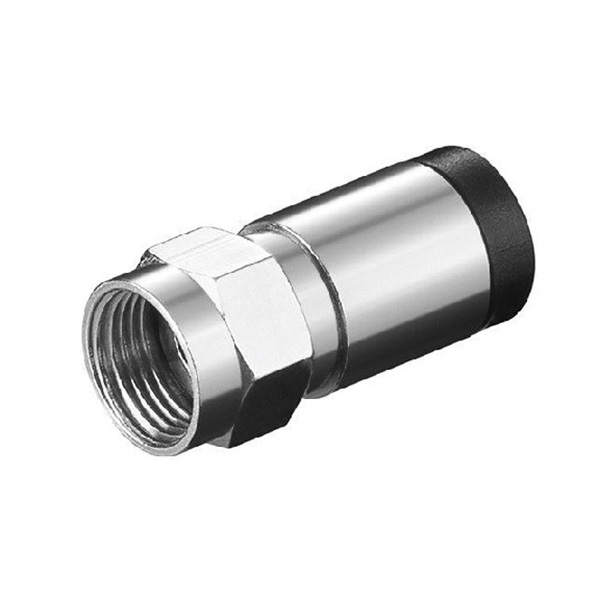

F公頭接RG59同軸線75歐姆

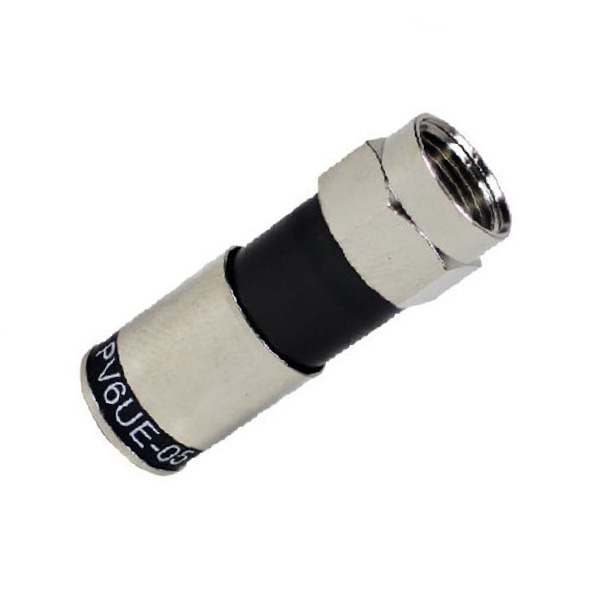

F公頭接RG6同軸線75歐姆

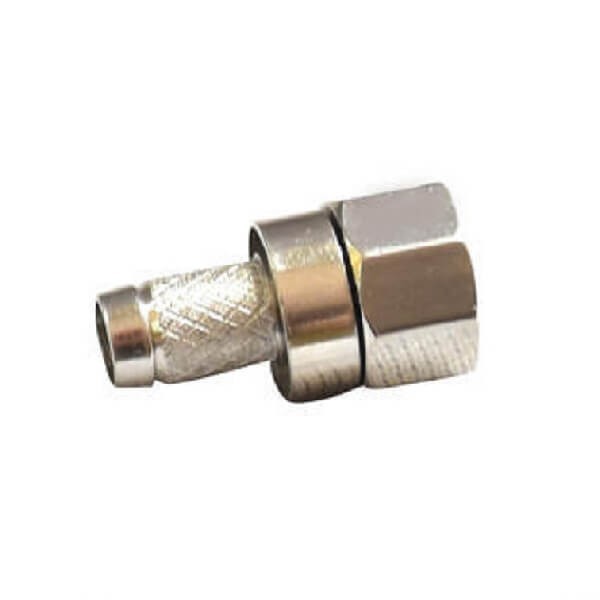

F公頭壓接線材75歐姆
外螺紋f頭連接器直式母頭帶小鐵片焊線式
f頭鍍鎳母頭直式插孔式接PCB板原廠直發
外螺紋F頭連接器母頭彎式PCB板安裝插孔加高型螺紋連接
F頭鋅合金母頭直式PCB板安裝卡板螺紋連接連接器
F頭連接器母頭彎式PCB板安裝插孔螺紋連接
F頭防水轉接頭母轉母直式防水同軸連接器
英制F母頭直式三腳接PCB板連接器

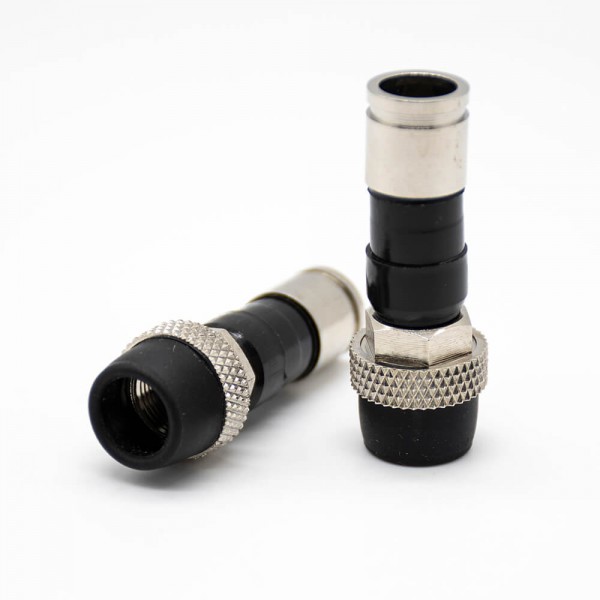

f頭同軸連接器公頭直式標準75Ω接線壓縮防塵接RG6

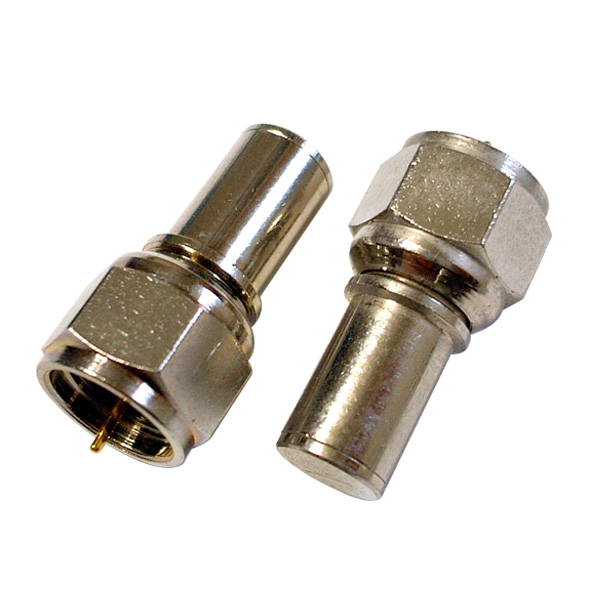

F連接器公頭射頻連接器銅材質75歐姆

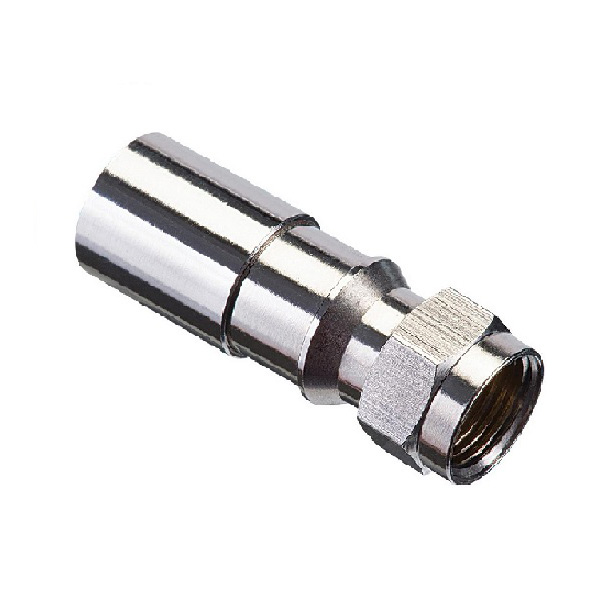

F公頭擠壓接RG6同軸線銅鍍鎳射頻連接器

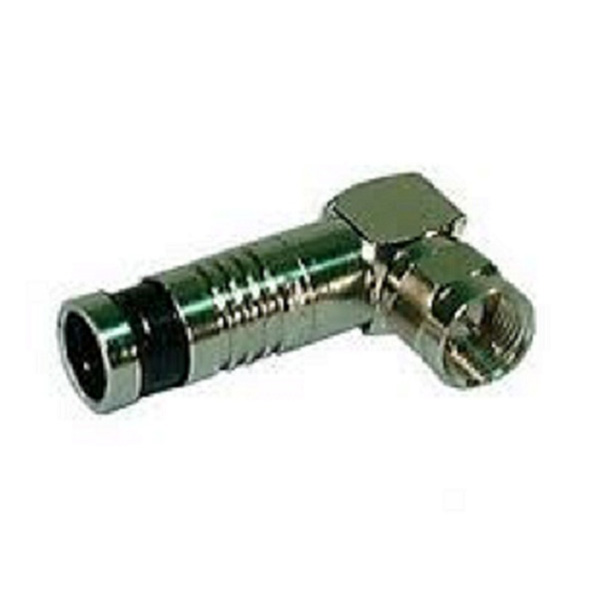

F彎頭公頭擠壓接RG6同軸線

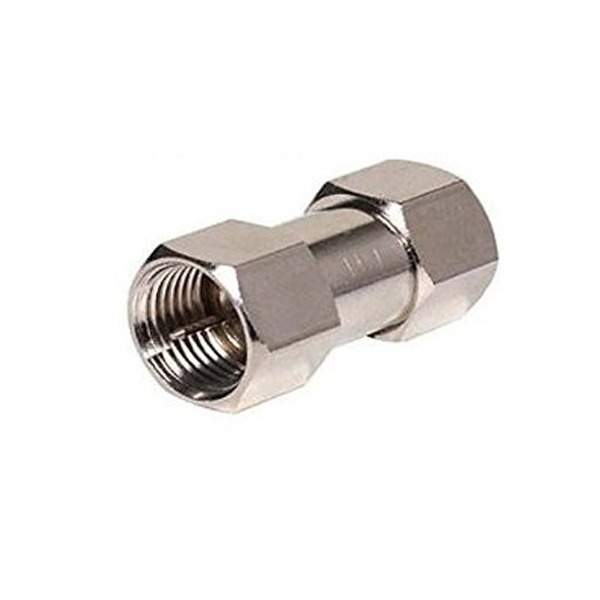

轉接頭f頭公頭轉接F連接器公頭
F頭連接器產品界面
F頭連接器技術性能&規格參數
F型接頭電氣性能
- F型接頭阻抗：75 ohm
- F型接頭頻率范圍：0~3 GHz
- F型接頭電壓駐波比：直式 ≦ 1.2max / 彎式≦ 1.3max
- F型接頭耐電壓：500 V rms
- F型接頭工作電壓：170 V rms
- F型接頭中心接觸電阻： ≦ 10 mΩ (Milliohms max.)
- F型接頭外接觸電阻：≦ 5 mΩ (Milliohms max.)
- F型接頭絕緣電阻：≧ 1000 mΩ (Megohms min.)
- F型接頭射頻泄漏 -100dB min @1GHz
F型接頭機械性能
- F型接頭耦合方式：3/8-32 螺紋連接
- F型接頭保持力：20 lbs min.
- F型接頭機械壽命：大于500次
F型接頭環境性能
- F型接頭環境溫度：-40°C ~ +60°C
