DIN 7/16連接器是一種較大型螺紋連接器，具有傳輸功率大、損耗低、可靠性高、工作電壓高等特點，且大部分具有防水結構，適合戶外大功率射頻信號傳輸?？捎糜趶V播、電視天線系統、跳線連接以及微波通訊系統主饋電纜連接。
德索五金供應各種常見DIN 7/16接頭、DIN7/16接口連接器，更多未列出DIN 7/16連接器產品，請聯系我們索取更詳細資料。
- DIN 7/16連接器依據國際MIL-C-39012，CECC22120和IEC60169-8標準生產。產品設計合理緊湊，減少安裝空間；
- DIN 7/16連接器采用螺紋連接方式，連接更緊密穩固，結構簡單，不到30秒即可完成接線，安裝好后無需拆卸即可檢驗；
- DIN 7/16連接器結構和組件簡單易于生產，生產效率高，價格低廉。
DIN 7/16連接器產品展示
1 2din母頭直式DIN7/16接線焊接1/2饋線標準RF連接器
1 2饋線接頭din型公頭DIN7/16標準RF連接器180°焊接接線
7-8饋線連接器DIN型母頭DIN7/16直式焊接鍍鎳

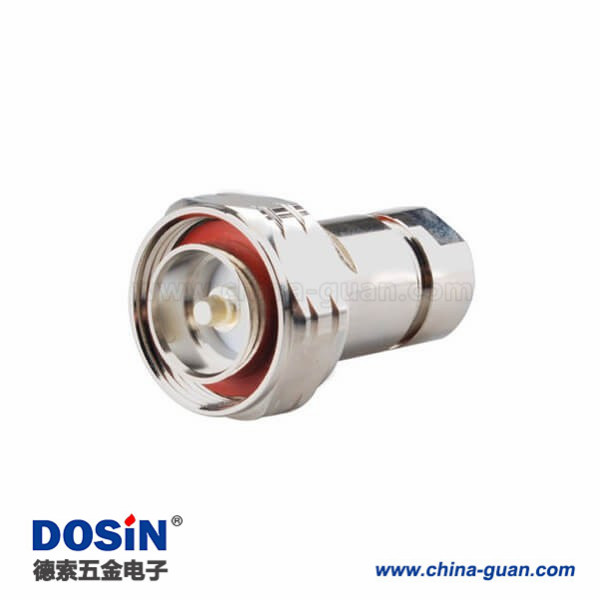

7/16DIN公頭鉗位焊接連接器，用于1/2“環形電纜
7/16連接器插頭焊接50Ω端子用于RG213/U
7/16連接器電纜安裝50Ω插頭鎖接端子用于LMR600電纜
7/16連接器50Ω電纜安裝插頭壓接端子用于RG213/U電纜
7/16連接器面板安裝50Ω插孔焊接端子
7/16連接器插頭電纜安裝50Ω壓接端子用于RG214/U 電纜
7/16連接器公頭法蘭安裝50Ω焊接端子
7/16連接器公頭50Ω電纜安裝焊接端子
7/16焊接端接電纜安裝直角50Ω插頭
7/16連接器法蘭安裝50Ω插頭焊接端子
7/16連接器直角電纜安裝50Ω隔板配件插頭焊接端子
7/16連接器焊接插頭50Ω端子用于電纜安裝
7/16法蘭母頭直式面板防水銅鍍鎳焊線插座
7/16公頭鎖線50歐姆直式銅鍍鎳鎖線接RG393線材
DIN接頭公頭負載射頻終端負載DIN連接器直式
716 DIN型連接器彎式壓接公頭同軸電纜
din 7/16連接器公頭直式壓接式同軸線纜
din型7/16連接器式螺母鎖緊公頭線纜LMR200/300/400
接線連接器RG8 圓形DIN 7/16螺母鎖緊直式母頭
國內 連接器DIN型7/16 4孔方形法蘭盤母頭 面板安裝
國內連接器 DIN7/16 圓形直式母頭轉接母頭
din型插頭7/16彎式螺母鎖緊 同軸電纜LMR195 RG214
連接器din7/16直式同軸公頭轉接母頭
din7/16圓形連接器轉接頭公頭轉接公頭
DIN接頭負載公頭直式
DIN型母頭RF連接器DIN7-16標準50Ω鍍鎳直式焊接接線LMR400

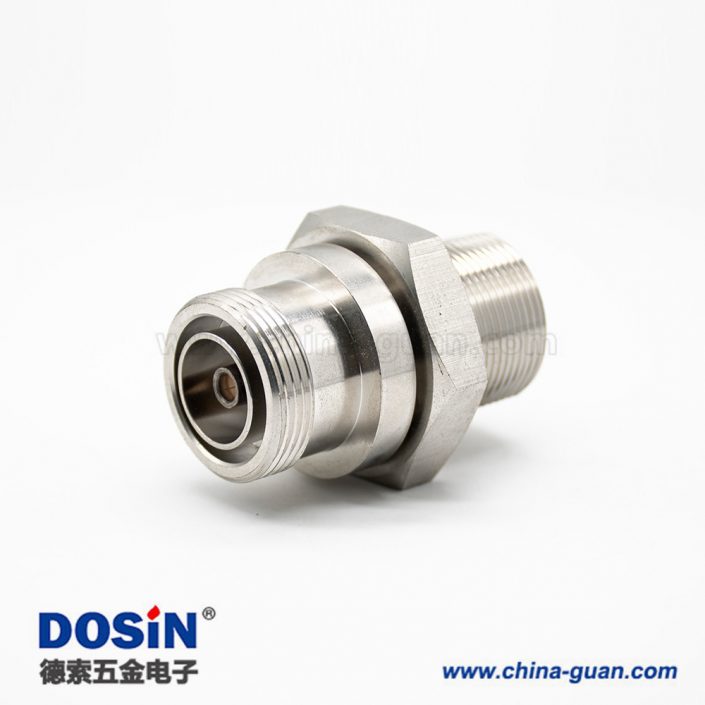

7-16DIN(L29)母轉母轉接頭帶螺母轉接頭式
7/16連接器插頭50Ω電纜安裝鎖接端子
7/16連接器焊接電纜安裝50Ω插頭端接
7/16連接器50Ω電纜安裝插頭焊接端子
DIN 7/16性能特點
DIN 7/16連接器電氣性能
- DIN 7/16連接器阻抗：50 ohm
- DIN 7/16連接器頻率范圍：0~7 GHz
- DIN 7/16連接器電壓駐波比：最大1.3
- DIN 7/16連接器耐電壓：4000 V rms
- DIN 7/16連接器工作電壓：2700 V rms
- DIN 7/16連接器絕緣電阻：≧ 5000 mΩ (Megohms min.)
DIN 7/16連接器機械性能
- DIN 7/16連接器耦合方式：M29 x 1.5 thread
- DIN 7/16連接器機械壽命：大于500次
DIN 7/16連接器環境性能
- DIN 7/16連接器環境溫度：-40°C ~ +155°C
DIN 7/16工廠信息
DIN 7/16 接口最早開發于 1960 年代，并已按照 IEC 60169-4 進行標準化。德索五金電子 7-16 DIN連接器種類包括55個零件編號，其中大多數都符合RoHS和REACH規范。7-16 DIN連接器作為終端與同軸電纜或者接線端子連接。我們的7-16 DIN連接器按照精密射頻和微波工業技術要求制造。
德索五金電子 7-16 DIN連接器的結構分為公頭或母頭，阻抗規格為50歐姆。7-16 DIN連接器外形分為直型或直角型以及4孔法蘭、隔板、4孔面板或免裝式。這些7-16 DIN連接器的端接方式有卡接/焊接、壓接/焊接、現場更換式或焊接。
7-16 DIN連接器可以在您下定單的當天從通過ISO 9001:2008質量體系認證的德索工廠發貨，我們的工廠擁有品種最齊全、規格最多樣的微波和射頻元器件庫存。卓越的技術支持與售后服務可以隨時為您提供幫助。
