IPEX 1代（UFL/MHF1）適配同軸線全清單｜附場景選型指南

在射頻電路設計和設備調試中，IPEX 1代（又稱UFL或MHF1）憑借超小型結構成為微型設備的“標配”連接器。但不少工程師和DIY愛好者常困惑：“IPEX 1代到底能接哪些同軸線？選錯了會不會影響信號？”
答案的核心的在于細線徑+50Ω阻抗——IPEX 1代的端子口徑僅2.0mm，設計適配線徑通常在0.8mm-1.4mm之間，且特性阻抗需與射頻設備通用的50Ω匹配。本文梳理了其核心適配的同軸線型號、參數及場景，附帶選型決策表，無論是公眾號科普、知乎問答還是工程文檔參考都適用。
核心適配原則：IPEX 1代適配同軸線需滿足兩個關鍵條件——① 外徑0.81mm-1.37mm（覆蓋其端子夾持范圍）；② 特性阻抗50Ω（匹配射頻信號傳輸標準），二者缺一不可。

一、核心適配：RF系列細線徑同軸線（最常用）

RF系列同軸線是IPEX 1代的“黃金搭檔”，專為超小型連接器設計，線徑精準匹配且通用性極強，覆蓋從極致小型化到基礎抗干擾的全場景。

1. ?? RF1.13——性價比之選，通用場景首選

作為IPEX 1代適配最廣泛的同軸線，RF1.13的 popularity 源于“均衡性能+適配性”：
  • 核心參數：外徑1.13mm，特性阻抗50Ω，工作頻率DC-6GHz，導體材質為鍍銀銅線，絕緣層采用PTFE（聚四氟乙烯）；

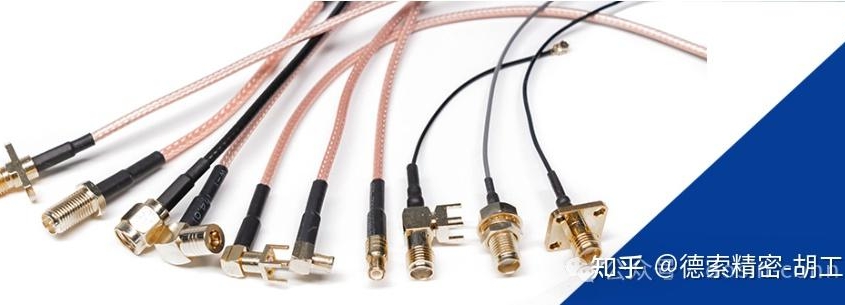

  • 適配優勢：線徑與IPEX 1代端子夾持結構完美契合，插拔力穩定在0.5N-1.5N之間，不易脫落；市面上90%以上的IPEX 1代雙頭跳線、轉接線（如IPEX1轉SMA）均采用此線纜；
  • 典型場景：藍牙模塊、WiFi（2.4G/5G）模塊、ZigBee傳感器、小型對講機等低中功率射頻設備，比如智能手環的藍牙天線饋線、路由器的內置信號傳輸線。

2. ??? RF1.37——機械強度升級，抗損耗優選

RF1.37是RF1.13的“強化版”，線徑略粗但仍在IPEX 1代適配范圍內，主打機械性能提升：
  • 核心參數：外徑1.37mm，特性阻抗50Ω，工作頻率DC-6GHz，屏蔽層采用雙層鍍銀銅網（覆蓋率≥95%）；
  • 適配優勢：比RF1.13抗拉強度提升40%（斷裂拉力≥5N），抗彎折性能更優（可承受180°彎折1000次無破損），同時保持低損耗（1GHz下每米損耗≤2.2dB）；
  • 典型場景：需要頻繁組裝或可能受輕微拉扯的設備，如便攜式無線監測儀、小型無人機的圖傳模塊、車載GPS的內置饋線。

3. ?? RF0.81——極致小型化，空間受限專屬

針對“毫米級空間”場景，RF0.81以超細徑成為IPEX 1代的“極限適配款”：
  • 核心參數：外徑僅0.81mm，特性阻抗50Ω，工作頻率DC-5GHz，導體直徑0.2mm（高純度無氧銅）；
  • 適配優勢：可穿過3mm以內的設備布線孔，在多層PCB板或微型模組中輕松走線，是超小型設備的唯一選擇；
  • 典型場景：微型GPS定位模塊、超薄智能手表的天線線、醫療內窺鏡的信號傳輸線、工業微型傳感器（如溫濕度無線傳感器）。

二、兼容適配：RG系列特定型號同軸線（場景補充）

RG系列同軸線中，部分細線徑型號可與IPEX 1代兼容，雖通用性略遜于RF系列，但在中高頻或抗干擾場景有獨特優勢，常作為補充選擇。

1. ?? RG178——中高頻適配，轉接線常用

RG178是RG系列中與IPEX 1代適配最成熟的型號，主打中高頻信號傳輸：
  • 核心參數：標準外徑1.19mm（接近RF1.13），特性阻抗50Ω，工作頻率DC-10GHz，絕緣層為FEP（氟化乙烯丙烯）；
  • 適配優勢：高頻損耗更低（5GHz下每米損耗≤5.5dB），比RF1.13更適合中高頻場景；端子兼容性強，可直接搭配IPEX 1代標準接頭；
  • 典型場景：IPEX 1代轉SMA的中高頻轉接線（如WiFi 6E設備的信號延長線）、3G/4G小型數據模塊、射頻測試儀器的臨時連接線。

2. ?? RG316（特定規格）——抗干擾升級，測試場景優選

需注意RG316并非全規格適配，僅外徑1.37mm的細徑款可與IPEX 1代匹配，主打抗干擾性能：
  • 核心參數：適配款外徑1.37mm，特性阻抗50Ω，工作頻率DC-18GHz，屏蔽層為鍍銀銅帶+鍍錫銅線編織（雙重屏蔽）；
  • 適配優勢：抗電磁干擾（EMI）能力比RF1.37強60%，在復雜電磁環境中信號穩定性更高，且耐溫范圍寬（-55℃~150℃）；
  • 典型場景：近距離射頻測試設備（如芯片射頻性能測試線）、工業控制中的無線模塊（如PLC無線通信單元）、高溫環境下的小型傳感器。

三、選型決策：一張表搞定IPEX 1代線纜匹配

為避免選型混亂，結合參數、性能和場景需求，整理了以下決策表，直接對照選擇即可：
線纜型號
外徑
工作頻率
核心優勢
推薦場景
適配優先級
RF1.13
1.13
DC-6GHz
通用、性價比高、適配性強
藍牙、WiFi、ZigBee等常規場景
★★★★★
RF1.37
1.37
DC-6GHz
抗拉扯、抗彎折、機械強度高
便攜式設備、車載GPS、無人機
★★★★☆
RF0.81
0.81
DC-5GHz
極致小型化、超細徑布線
微型GPS、醫療內窺鏡、超薄設備
★★★☆☆（空間受限必選）
RG178
1.19
DC-10GHz
中高頻損耗低、轉接線適配好
中高頻轉接線、3G/4G模塊
★★★★☆（中高頻場景優先）
RG316（細徑款）
1.37
DC-18GHz
抗干擾強、耐高低溫、高頻穩定
射頻測試、工業控制、高溫環境
★★★☆☆（抗干擾場景優先）

四、避坑提醒：IPEX 1代線纜適配的3個關鍵誤區

即使選對型號，若忽視細節仍可能出現連接松動、信號衰減等問題，以下誤區需重點規避：
誤區預警：部分工程師認為“線徑接近就能接”，實則IPEX 1代端子夾持范圍嚴格（0.8mm-1.4mm），超過1.4mm的線纜（如RG174外徑2.8mm）強行插入會損壞端子，低于0.8mm則無法固定。

1. ? 忽視“阻抗匹配”：用75Ω線纜湊數

IPEX 1代設計阻抗為50Ω，若誤用75Ω線纜（如RG59），會導致信號反射損耗超過-10dB（10%以上信號反射），中高頻場景更會出現斷連。務必確認線纜阻抗為50Ω，包裝或參數表無標注的不選用。

2. ? 手工剝線損傷結構：影響信號完整性

RF/RG系列細線徑線纜的絕緣層和屏蔽層極?。ㄈ鏡F0.81絕緣層厚度僅0.3mm），用普通剝線鉗易劃傷導體或扯斷屏蔽層。需使用“0.8-1.4mm專用剝線鉗”，按線纜規格調整剝線深度（通常0.8-1.2mm）。

3. ? 長期振動場景用超細線纜：機械失效風險高

RF0.81等超細線纜雖適配，但抗拉強度較低（斷裂拉力≤3N），在車載、工業機械等振動場景中易疲勞斷裂。這類場景建議選RF1.37或RG316細徑款，同時用線卡固定線纜，減少振動應力。

五、總結：適配的核心是“場景匹配+參數精準”

IPEX 1代的適配邏輯可總結為：常規場景選RF1.13，機械強度要求高選RF1.37，空間受限選RF0.81，中高頻選RG178，抗干擾選RG316細徑款。所有適配線纜都需滿足“細線徑（0.81-1.37mm）+50Ω阻抗”的核心條件，二者缺一不可。
無論是產品設計還是設備調試，選對適配線纜不僅能保障信號傳輸?shù)耐暾?，更能降低后期返工成本。若有特定場景的選型困惑，歡迎在評論區留言交流~
?? 作者：Ken | 德索精密
?? 專注射頻連接系統設計與選型，分享工業級實操經驗
