既然是要談D-SUB連接器，我們有必要先對其定義和應用做一個交代。D-SUB是D-subminiature的簡稱，是一種接口形狀、結構的標準。同時，D-SUB又包含若干子類，比如DB25，第一個字母D表示屬于D-SUB，第二個字母B是描述接口的大小—和后面的數字(針數)對應(A=15針，B=25針，C=37針，D=50針，E=9針)。每種接口又分公頭和母頭。談到此處，不知道你有沒有發現一個問題。由于計算機的普及，最常用的DE 9產品，在長期被誤讀的情況下，已然被“改名”DB 9了。D-SUB只是描述連接結構，本身并沒有定義整個接口或所有針腳的作用。

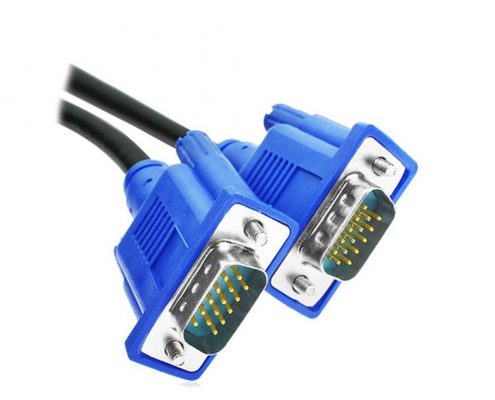

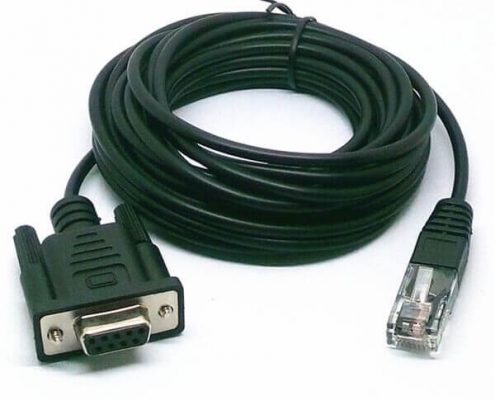

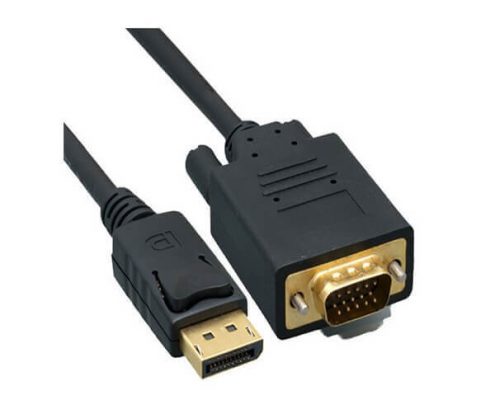

其次，D-SUB產品的應用。最常見的是個人電腦上VGA并口(DB25母頭)、COM串口(DE9公頭)和顯卡與顯示器之間的橋梁，負責向顯示器輸出相應圖像信號的(DB15)等等。D-SUB車針連接器、D-SUB大電流連接器、D-SUB混裝連接器、D-SUB防水連接器、D-SUB同軸射頻連接器等廣范應用于運算、視頻和通信領域。同時，工防、醫療、儀器和當下發展勢頭迅速的平衡車、滑板車等消費產品中，也用到此類連接器。

接下來我們?cè)倏纯闯Ｓ肈-SUB產品的分類(如下);

一、按端子型態

1.沖壓端子連接器



　　2. 車削端子連接器



　　二、按產品使用型態(其中包括1.0MM端子和高密度0.76MM端子兩種)

1.焊線類



　　2.直插板類(180度直插)



　　3.彎插板類(90度插板，也稱L型插板)



　　以上所列示圖中的任意結構即可使用沖壓端子，也可使用車削端子。同理，示圖中帶有螺絲、魚叉、支架等附件，都是按客戶要求的規格增加的。僅端子、膠芯、外殼屬于標準配件。知道了產品的大概結構，后面講述的問題點就很容易理解了。

下面我們一起來了解一下D-SUB連接器常見的問題點及改善方案。

通常所說的產品問題點是指外觀問題、尺寸問題以及功能問題三大類：總體來說，外觀問題和尺寸問題，在不影響產品使用(功能)的情況下，客戶也是默認允許3‰比例的存在(最終還是得看客戶的要求)。所以，輕微的問題點就不一一舉例說明了，重點講解一下對產品性能有影響或存在隱患的問題點。按8-D分析法，所有的問題點追根溯源后，基本都屬于零部件(材料)、人為、工藝缺限以及部分工藝限制造成的。那么，接下來我們直接按產品零部件分類講解一下;

材料問題：

1. 端子;氧化、變形、電鍍不良(如露銅和鹽霧NG)，后工序(自動機組裝或折彎)造成損傷等外觀問題。母端子剖槽口(沖壓端子也稱喇叭口)、焊杯口、卡點等尺寸問題。因外觀和尺寸，影響到產品使用的情況(功能問題)。

示例;PIN腳、PIN針氧化造成產品上錫不良。



　　導致此類問題發生的原因主要有以下三點;①.沖壓連料帶產品，切PIN位置是被破壞的，此為沖壓類產品結構所限。②.圖中PIN針中間氧化，沖壓PIN針多為包圓結構，電鍍時包圓內壁無法達到與外層一致的鍍層，且不易風/烘干，時常殘留水份在其中。導致此位置異常發生頻率是最高的。③.季節性氣候，溫濕度落差太大，導致產品保質期縮短。

改善建議;①.(沖壓類)PIN腳結構即然無法避免，則可以依靠縮短使用周期來改善。比如，鍍錫/可焊鎳的產品，正常保質期為12個月。那么，客戶下訂單時，可以與客戶確認一下大概的使用日期。盡量讓產品在生產后的3個月內使用，產品經過焊錫后。切PIN點已被封閉，異常自然也就不會發生了。②.PIN針中間氧化，原因在結構，改善自然也就在結構。如下圖中，將包圓結構改成“U”型槽結構，產品鍍層均勻且不會有風/烘干問題存在，自然就解決了。



　?、?季節性溫濕度造成的的問題。目前，生產工廠的倉庫基本上都是恒溫恒濕管控。只要實際執行監管到位，基本可預防問題發生，不會影響到產品使用壽命。

如果成本允許或者客戶對產品的外觀性能要求高，建議選擇 車針D-SUB產品 。散PIN端子+滾鍍工藝，基本不存在氧化問題。PIN針為實芯結構，可以確保PIN針沾/焊錫位置的鍍層完好。最后，鍍金產品恒溫恒濕情況下，保質期正?？蛇_(dá)到3-5年。電氣、機械性能也較沖壓結構的產品要好很多。

圖中為1.00MM冠簧端子，也就是普通中性筆筆頭大小。內六爪外徑與端子孔徑的過盈尺寸僅0.02MM。

而且，車削公端子更不存在子彈頭(對插位置)包圓、開口不良。當然，并不是說車削類產品就完全沒有問題。比如，母端子的剖槽口(喇叭口)問題點，和沖PIN一樣存在。沖針易錯位，車針不會錯位，但是對稱度尺寸易跑偏。通常1.00MM系列需要嚴格管控在0.05MM公差范圍內，0.76MM系列則需要管控有0.03MM以內。才可以盡可能減少發生實配困難、無法對插以及產品壽命無法達到的現象。

為了從根本上解決對插和壽命的問題，我們致力于研究工防標準的冠簧結構(如右圖)。另外，我個人認為冠簧結構的產品，最大的改進點應該是瞬間斷電上面的進步，特別適用于需要在運動或震動狀態下使用的產品連接。當然，在冠簧產品的生產過程中，我們也有過失誤，為此付出了相當大的代價。幸運的是我們的團隊沒有放棄，遇到的難題一個一個被功克。最終實現了性能良好、壽命可達到10000次以上的產品。



　　2. 外殼氧化、變形、拉伸破裂、電鍍不良(如露銅和鹽霧NG)，后工序(鉚壓)造成的損傷等。

對于外殼的問題點，只需要簡單概括一下就好，除了外被損傷會導致組裝成品后的鹽霧測試不達標。其他外觀、尺寸都是按協會標準生產，基本上不會影響到產品的使用功能。

3. 膠芯的最常見不良，主要表現在縮水、破裂、偏芯(即圓孔同芯度)和色差等。

①.膠芯縮水、破裂，影響的因素很多，包括材料(添加水口料)、成型溫度、成型時間以及是否在常溫下冷卻等等。(補充說明;常說的水口料通常包括水口、制程中之不良品、調機品、調試機器時的料頭;)

管控建議;機臺穩定性和人員的正常流動，是發生異常的最主要因素。所以，必須將成型的相關參數以文件(SOP)形式定議，人員培訓考核后方能進行操作，同時要有人監督執行情況(如:IPQC)。另外，就是膠芯材質的選用必須考慮以下因素;客戶使用的焊接溫度、焊接時間，材料的耐溫、防火級別等等。目前D-SUB連接器基本都是用PBT材質，部分客戶要求操作溫度較高的，也會選用LCP材質。改善問題點最為重要的是水口料的添加。首先，添加的比例一定要≦25%，超過此比例或者水口料反復使用(正常情況，二次水口是不允許被使用的)，是造成膠芯嚴重縮水和易破裂最直接的原因。客戶對連接器性能要求高的最好采用原料生產，拒絕添加水口。同時，制程中的不良品、調機品，是不包括已組裝過端子和外殼的拆解物料。通過長時間對異常問題的統計分析發現，大部分連接器的耐電壓測試NG、成品短路不良等，都是因膠芯內含有金屬雜質造成的。

②.偏芯;對于沖壓型連接器和車削剖槽結構的產品來說，膠芯偏芯管控在0.15MM以內，對組裝和產品的使用性能造成的隱患并不太明顯，基本可以忽略不計。但是，冠簧結構產品，所使用的膠芯同芯度尺寸需要在0.05MM以內(還需要評估主體的內孔與端子外徑的過盈公差)。以下案例就是因同芯度問題，造成直接損失超過10萬。

實配后效果。圓孔不同芯使端子頭部縮口位置處在圓孔中間或某側，造成公端子對插困難或無法對插。

端子扁位是與膠芯扁位組裝定位的，產品組裝后端子不居中。

圖中箭頭所示圓孔同芯度超過0.13MM



　　示例1;針孔同芯度偏芯超0.15MM，導致公母無法對插(僅前蓋或后蓋偏芯)。

示例2：膠芯前后蓋不同芯，導致端子歪斜。除了會造成示例1中的異常問題以外，還會導致沖PIN公端擠壓斷裂、壽命不達標等問題。

左圖為正常實配效果。右圖中前、后蓋偏芯0.38MM。

前后蓋實配后，將端子擠壓歪斜/斷裂。對插壽命不達標等等。



　　4. 螺絲、螺母、魚叉、支架(分鐵支架、銅支架和塑膠支架)等。此部分配件，相對來說問題點比較少，以下做個粗略的統計。

①. 螺絲、螺母和魚叉最常見問題點有螺紋不規則、攻牙尺寸不到位、翻鉚位置偏芯以及電鍍后鉚壓脫皮(百格測試NG)、開裂等。

管控重點與其他零部件無異，生產參數文件化記錄并培訓。所使用的模、治具嚴格按使用壽命監管到位。檢驗治具(如通止規標準件)定期校驗，按定議的AQL執行檢驗。問題點還是在可控范圍內的。致于鉚壓脫皮、開裂，一般因鍍層過厚所致。按客戶的鹽霧標準設定鍍層厚度，正常控制在鎳不超過180 U”或都底層+表層不要超過280 U”?？煽刂飘惓５陌l(fā)生。

②.帶支架的連接器，多數為板端(前面所說的彎插板類型)使用。對整個產品來說，是起到一個輔助固定作用的。所以，外觀和尺寸要求并不嚴格，塑膠類型最常見的僅成型批鋒一項。鐵、銅支架需要特別注意成型的角度，和匹配產品PCB板孔位的間距尺寸(如右圖)，此兩點影響著連接器與PCB板的貼合效果。



　　1.00MM和高密度0.76MM系列的零部件的問題點和管控點，基本上講完了。解決掉零部件的異常問題，成品組裝自然就順暢了。最后，簡述一下組裝過程中的注意事項(沖壓端子類型的產品，多為自動機組裝。以下主要是針對車削端子類連接器);①.最易發生的前后殼反向?？稍阢T壓治具上，利用寬窄邊定位防呆來解決。②.杯口反向。人工核對扁位插端子，不可控因素較多暫不能100%杜絕。目前，依靠后工序人員互檢，鉚壓前全檢來預防。最終的目標是實現自動化組裝，從根本上改善此問題點。③帶鉚釘、螺母等需要管控扭力的產品。需要清楚的定議鉚壓行程，并對此項目做好首檢、定時自檢、末檢的監控。

此次，主要介紹了1.00MM和高密度0.76MM系列的內容。關于車針D-SUB大電流、D-SUB混裝、D-SUB射頻和D-SUB防水等系列產品(附樣圖)，如果有興趣了解或者有任何建議，歡迎聯系我們，我們一起成長。
