對于板級SMA頭連接器參數提取方法您知道多少，下文中，德索五金電子工防師將會針對“板級SMA頭連接器參數提取方法”做一些分析，希望我們的分析對于您了解sma頭連接器有一定的幫助。

一、 前言

射頻微波及高頻高速測試中，SMA 接頭扮演著相當重要的一個角色，它連接了測量儀器與待測電路，可以說是測量儀器與待測電路之間的橋梁，而在傳統中的一般高速電路的測量中，一般皆沒有將SMA 接頭的效應考慮進去，往往所測量出來的結果，并不是一個單純的電路板參數，而是包含著SMA接頭效應在里頭的電路板參數，而此時將測量的電路板參數再進行后續的各種分析時，因為并沒有減去SMA接頭的效應，所獲得的后續分析結果，準確度將會受到影響。

二、使用HFSS提取SMA接頭參數

在本研究論文中，第一階段SMA接頭參數的提取，我們使用HFSS仿真軟件進行，我們繪制出兩個SMA接頭對接的3D Model，對于后續的S-Parameter分析結果，影響最主要為Teflon介質材質的部份，因此我們在設計SMA 3D Model時，我們主要針對SMA接頭中Teflon材質其中的Relative Permeability與Loss tangent兩者進行調整，并且與測量的情形進行比較找出最正確的值。

由于網絡分析儀測量上的限制，我們必須將兩個SMA接頭連接起來(如圖一)，并且使用時域反射儀測量對接后的SMA接頭阻抗是否為50歐，之后再接上網絡分析儀進行測量，測量的范圍為50MHz到10GHz，測量結果(如圖二)。

圖一、SMA 接頭對接圖

圖二、SMA接頭測量S11參數曲線圖

我們從網絡分析儀取得雙SMA接頭對接的S11參數之后，接下來就要開始使用HFSS來進行SMA接頭3D Model的制作，首先第一步就是先制作好SMA接頭的3D Model(如圖三)，接著按照流程圖(如圖四)上的流程，進行參數的提取，測量與模擬的結果，不斷的進行兩者間的對照，假設模擬結果不符合測量的結果，即返回3D Model進行Teflon材質參數上的修改，最后即可得到一個正確的單一SMA接頭的3D Model。

圖三、SMA接頭3D Model繪制圖

圖四、使用HFSS提取SMA接頭參數流程圖

模擬的頻率范圍為100MHz到10GHz，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S11參數(如圖五)。

圖五、SMA接頭S11仿真曲線圖

我們使用Matlab將測量的結果與模擬的結果進行兩者間的對照，取樣的點數為201點，頻率的范圍為50MHz到10GHz。由圖六可以看到，整體的S11參數大致上與測量結果吻合，但是在頻率5GHz之后，數值部份已經漸漸無法相當吻合，我想這可以歸究于S11參數是反射系數的關系，而整體的S11參數是很不好測量的，因為其數值都是在-30dB到-60dB之間，是相當小的值，因此如果有不小心動到測量的線路，或是線路有抖動的問題，都會造成量測結果的不準確，而模擬的參數對于實際上所測量的結果，通常也都會有一定程度上的誤差，因此只能做到盡量與測量結果吻合。

圖六、模擬與測試結果對照

三、使用ADS進行SMA Model的驗證

在使用HFSS提取完SMA接頭3D Model的S-Parameter之后，接下來所要做的就是使用ADS (Advanced Design System )進行SMA接頭參數的驗證。我們可以將S-Parameter轉成矩陣的表示方法(如圖七)，假設SMA接頭參數各為[A]及[C]，電路板參數為[B]，量測結果為[D]即可得到圖七中的式子。

圖七、電路參數矩陣示意圖

在本論文中，我們另外制作了2cm與4cm長傳輸線的電路板(如圖八)進行模擬與測量的互相驗證，驗證的方法為;先使用網絡分析儀測量實際2cm與4cm長傳輸線電路板之參數，接著將所測量出的結果代入ADS中，即可得到分析之結果(如圖九及圖十)。

圖八、2cm與4cm長傳輸線電路板



圖九、2cm長傳輸線電路板S參數

圖十、4cm長傳輸線電路板S參數

接著再將先前由HFSS所提取出的SMA接頭參數，代入ADS中，即可取得模擬的結果，我們再將模擬的結果與量測的結果，進行兩者間的互相驗證(如圖十一及圖十二)，從圖中我們可以發現，兩者間的對照可以說是非常吻合，而在2GHz的共振點，是由電路板的共振所造成的，因此從兩者間的驗證，我們可以得知之前從HFSS之所提取出的SMA接頭參數，是正確無誤的。而在往后的高速電路測試模擬中，我們即可代入此SMA 接頭的參數，將SMA接頭的效應考慮進去，所得到的結果將會更為正確，也將會是一個更為單純，不包括SMA效應在里頭的電路板參數。

圖十一、2cm傳輸線模擬與測量對照圖

圖十二、4cm模擬與測量對照圖

四、結論

本論文成功地完成使用計算機輔助設計軟件Ansoft HFSS進行SMA接頭的3D Model的繪制及模擬，并且在HFSS中調整SMA接頭的介質參數，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S參數，并且使用ADS軟件平臺，驗證獲得2公分及4公分長傳輸線具有相同模擬及測量結果。

關于板級SMA頭連接器參數提取方法就介紹到這了，想了解更多與sma連接器相關的技術文檔，可以進入我們的sma連接器產品專題：http://m.ads0517.com/rf-connectors/sma-connectors/，在這個專題上您可以了解產品的性能屬性圖紙等信息，還可以閱讀技術文檔板塊中的文章。德索五金電子，專業的sma接頭制造商，至今已有十三年的歷史，產品通過ISO認證，承諾一年質保。

談起sma同軸接頭，您了解多少，下文中德索五金電子工防師主要為您介紹sma同軸接頭和同軸電纜饋電之間不同的那些地方，讓您可以對sma同軸接頭和同軸電纜饋電有更深入的認識。德索五金電子，在sma接頭的生產制造方面，有著較為豐富的經驗，至今已有十三年歷史，在我們的網站您可以查看到多種不同的sma接頭產品，每一款都有著自己的特色，有需求的朋友可以上我們的sma連接器產品展示專題：http://m.ads0517.com/rf-connectors/sma-connectors/ 。

sma同軸接頭和同軸電纜饋電不同之處究竟在哪里?二者都是一種具有特殊結構的同軸電纜，泄露電纜在其外導體上沿長度方向周期性地開有一定形狀的槽孔，所以又稱為開槽電纜。在通信領域，主要用于較長距離的覆蓋，用于替代天線 同軸電纜的外殼是屏蔽的，用來對信號進行傳輸。

1、兩者的執行標準不同，也就是電氣參數不同，簡單點同規格的SYWV電纜的衰減相對較小。

2、電纜結構尺寸不同。由于SYWV電纜的絕緣介質是發泡結構，相對介電常數較小，因此兩種電纜的內導體尺寸不同。

3、生產工藝不同。一般SYWV電纜采用物理發泡(低端產品采用化學發泡)。

4、至于說，外導體的形式采用銅、鋁鎂合金、銅包鋁等等，都是根據需要做得，可以做成一樣的。

5、應用場合及使用性能有所差異，SYV電纜一般用于焊接內導體接頭(焊接性能好點)，短距離傳輸，該電纜簡單，有擠出設備都可以做。

6、電纜的特性阻抗(50歐姆/75歐姆)根據用戶的要求，都可以做到。

閱讀完上述內容之后，您對于“sma同軸接頭和同軸電纜饋電有什么不同的地方”應該有一個基本認識了，更多關于sma同軸接頭的內容，我們的工防師會陸續整理并上傳至我們的官網資訊頻道，感興趣的用戶可以上我們的資訊頻道進行查閱。德索五金電子，承諾每一位sma接頭采購者，所有sma系列產品一年內均享受免費質保的服務，讓您放心采購。

本文來源：http://m.ads0517.com/7345.html

德索五金電子專業的sma連接器生產廠商，至今已有十三年的sma連接器生產經驗，每一款關于sma的連接器產品均通過了ISO認證，符合國際環保要求，并且承諾每一位客戶一年內免費享受質保，有需要的用戶可以撥打電話：0769-81153906聯系我們進行采購。

SMA系列連接器是一種應用廣泛的小型螺紋連接的同軸連接器，壽命長，性能優越、可靠性高，廣泛用于微波設備和數字通信設備的射頻回路射頻同軸電纜或微帶。

在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口。現階段手持對講機*常見的接口，已經很普遍。

MPO(Multi-fiberPushOn)連接器為MT系列連接器之一，MT系列的插芯都采用插芯端面上左右兩個直徑為0.7mm的導引孔與導引針(又叫PIN針)進行精準連接。

MPO連接器的緊湊設計，使MPO跳線芯數多，體積小。

MPO跳線被廣泛應用于在布線過程中需要高密度集成光纖線路環境中，F(xiàn)TTX及40/100GSFP、SFP+等收發模塊或設備內外部的連接應用。

受教了這回網絡連接器HR系列， MPO光纖跳線的分類和規格 MPO光纖跳線分為轉接型與非轉接型：轉接MPO跳線有帶狀MPO跳線、束狀MPO跳線，通過分支器(圓形或方形)扇出的mPO跳線，一般可以轉接出2~24芯0.9或2.0光纜分支，連接頭類型由客戶指定，可選FC，LC，SC，ST等類型，MPO跳線總長度或分支長度及其他要求任由客戶選擇。

網絡連接器HR系列

MPO光纖跳線，MPO轉接跳線，MTP類型，MTP萬兆跳線，多模萬兆跳線，MPO帶分支器跳線等形式的MPO跳線產品。

以上皆符合Telcordia-GR-326、IEC標準及Rohs要求。

1、企業的不同樓宇之間局域網布線 2、光有源設備中光鏈路互連 3、通信基站內布線，配線箱內布線 4、居民小區，工業園機房，商業大樓機房內光信號連接 5、樓宇密集布線系統 6、光纖通信系統，有線電視網，電信網絡 7、局域網(LANs) 、廣域網 (WANs)、FTTx 8、企業的不同樓宇之間局域網布線 MOP光纖跳線參數數值：

分支端連接器：UPC或APC MPO:PC;

網絡連接器HR系列



　　hirose日本廣瀨網絡連接器HR系列，分支端連接器：UPC或APC 4、插入損耗IL MPO：典型值≤0.50dB，*值≤0.70dB 5、分支端連接器：典型值≤0.20dB，*值≤0.30dB 6、MPO：典型值≤0.40dB，*值≤0.50dB 7、分支端連接器：典型值≤0.20dB，*值≤0.30dB 8、回波損耗RL MPO:APC≥50dB 9、分支端連接器：UPC≥50dB，APC≥60dB 分支端連接器：≥35dB 10、適用光纜類型 MPO端：帶狀光纜、束狀光纜;

對比分析網絡連接器HR系列，由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。

推薦網絡連接器HR系列， 發光源和受光器組裝在同一密閉的殼體內，彼此間用透明絕緣體隔離。

發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二極管，受光器為光敏二極管、光敏三極管等等。

光纖耦合器是光纖與光纖之間進行可拆卸(活動)連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能*限度地耦合到接收光纖中去，并使其介入光鏈路從而對系統造成的影響減到*小。

設想一下如果沒有連接器會是怎樣?這時電路之間要用連續的導體永久性地連接在 一起，例如電子裝置要連接在電源上，必須把連接導線兩端，與電子裝置及電源通過某種方法(例如焊接)固定接牢;這樣一來，無論對于生產還是使用，都帶來了諸多不便。

以汽車電池為例;假定電池電纜被固定焊牢在電池上，汽車生產廠為安裝電池就增加了工作量，增加了生產時間和成本;電池損壞需要更換時，還要將汽車送到維修站，脫焊拆除舊的，再焊上新的，為此要付較多的人工費;有了連接器就可以免除許多麻煩，從商店買個新電池，斷開連接器，拆除舊電池，裝上新電池，重新接通連接器就可以了;這個簡單的例子說明了連接器的好處;它使設計和生產過程更方便、更靈活，降低了生產和維護成本.

德索電子是專業sma接頭、sma接口、SMA連接器生產廠家，各種規格SMA連接器，更多未列出SMA產品，請聯系我們索取更詳細資料。

SMA連接器系列適配器有何作用您可知道，下文中，德索五金電子工防師將為您介紹一下sma連接器系列的適配器產品，主要用途是用于和其他連接器的連接，詳情如下：

這款sma產品可幫助客戶用一個SMA 905公連接器將一條光纖或附件連接到另一個帶有FC或ST公連接器的物件上。這是一種非常節省成本和時間的解決方案，讓客戶在配合使用德索公司其他產品之前用一個SMA 905連接器重新端接您的現有光纖。

產品詳情

將一個連接器擰固到套管需要耦合的一端

選擇SMA-to-FC或SMA-to-ST選項

規格

工防規格 SMA-FC-ADPSMA-ST-ADP

端1連接器類型：SMA 905母頭SMA 905母頭

1具體信息：1/4″-36外螺紋1/4″-36外螺紋

端2連接器類型：FC母頭ST母頭

端2具體信息：M8-0.75外螺紋鈕鎖式

采購sma相關產品，上我們的官網sma頻道：http://m.ads0517.com/rf-connectors/sma-connectors/選購相關產品，采購熱線電話： 0769-81153906。

德索五金電子在sma連接器、sma適配器、sma線纜方面，已有十三年的生產研發歷史，可快速解決sma連接器生產設計中的各種難題，幫助用戶制造高性能的sma系列產品。德索每一款sma接頭產品均通過了ISO認證，符合國際環保要求，并且承諾每一位sma連接器采購客戶一年內免費享受質保的服務，讓您無任何后顧之憂。

sma接頭是連接器中比較常見的一種產品，若問你sma接頭不同端接的方式，您可知道?關于SMA接頭的不同端接方式的問題，德索五金電子工防師在下文中將為您細細講解。即使是同一系列的sma連接器，它們也會存在著不同的端接形式，主要分為接線式、接pcb、面板式三種，分別如下：

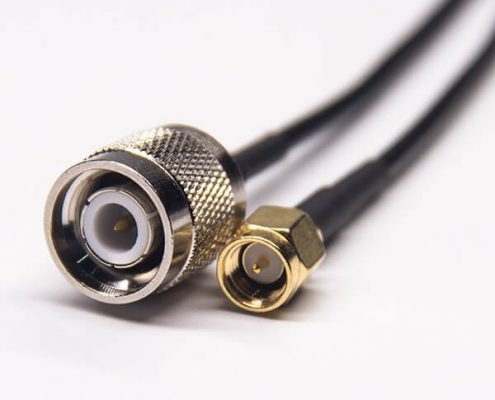

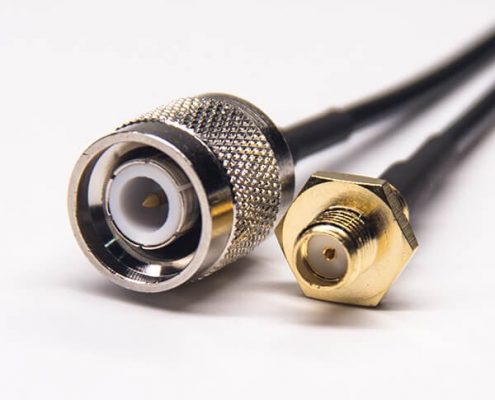

1. 接線式

接線又分焊線式和壓接式連接器。焊線式就是焊接中心導體和線纜屏蔽層。壓接式就是壓接中心導體和線纜屏蔽層，壓按式效率高性能好。焊線式穩定可靠。一般柔性電纜多用壓接壓式，半柔電纜半鋼電纜多用焊接式。

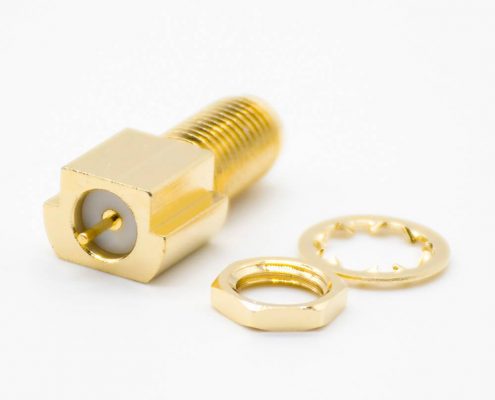

2. 接PCB(印刷電路板)

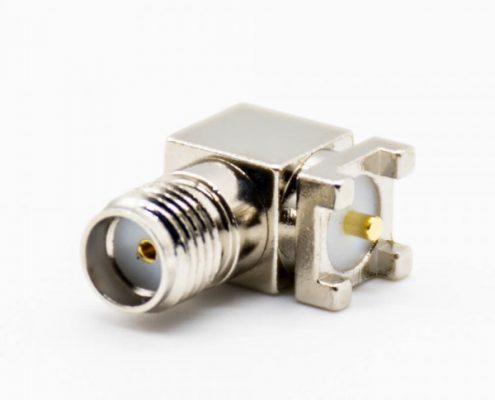

當連接器要與PCB連接時多為插板式(Through Hole)或者貼片式(SMT)。為了容易上錫，和PCB連接金屬多為鍍金或者鍍錫。

3. 面板式

面板式連接器多是安裝在機殼上，連接內部和外部設備。法蘭式是在連接器主體面板上鉆孔安裝固定。還有一種是在連接器主體上車制螺牙，用螺牙固定。此類連接器常常還要求防水功能。

讀完上文之后，您對于sma接頭三種不同的端接方式應該已經有所了解，更多關于sma接頭端接方式的問題，您可以向我們發送郵件咨詢。如果您有sma接頭采購定制的需求，請撥打我們的熱線電話： 0769-81153906，ISO認證，一年質保，值得信賴!
