了解sma接頭如何做線，可以點擊我們網站上的商務通，會有專業工防師解答您“sma接頭如何做線”的問題，我們會竭盡全力滿足您的需求。sma接頭，是我們德索的熱銷產品之一，每個月有著較大的出貨量，品質方面受到用戶的一致認可，因此，您若是需要采購sma接頭及線材相關的產品，德索連接器會是您的一個良好選擇。

當然，您也可以直接撥打電話：0769-81153906，直接電話一對一向工防師詢問sma接頭如何做線的相關問題。

采購sma接頭，為什么要選擇德索五金電子?我們是一家生產sma接頭已有十四年歷史的專業射頻連接器廠家，經驗豐富，設備先進，技術領先，承諾所有采購sma產品的用戶一年內免費質保，讓您不用為sma接頭產品的售后煩惱。

我們的網站上目前已更新了450篇關于連接器相關的技術文檔，足以解決大部分用戶關于連接器的困惑，查閱地址：http://m.ads0517.com/news/。網站上的“sma接頭如何做線連接器廠商來教您”相關文字、圖紙等內容均為德索運營團隊原創，請勿抄襲，尊重我們的勞動果實，在此謝過各位用戶。

最近，在瀏覽電子元件相關的論壇的時候，發現不少用戶在咨詢“sma接頭購買選哪個連接器廠商會靠譜點”的問題，于是德索小編就以此為題，發表了一些小小的看法，供您查閱。

sma接頭產品是射頻系列中的熱銷品之一，在各大射頻廠商里也是出貨量較大的頭牌產品，如此熱門的產品，作為用戶，在進行sma接頭購買的時候，肯定會想過要如何選擇靠譜的連接器廠商，關于sma接頭購買選擇廠商的問題，德索有話要說。因為，我們想為您推薦的是我們自己，沒錯，就是德索。

德索是一家專業的sma接頭采購商，在sma接頭的生產方面已經有了十四年的生產經驗了，我們所生產的sma接頭產品均通過了ISO認證，質量可靠，一年質保，用戶無需為售后問題擔憂，因此需要購買sma接頭相關的產品，我司將會是您的一個理想選擇對象。在我們的官網上，sma接頭相關的產品達到了上百種，總有一款是可以滿足您的需求的，立即查閱產品專題：http://m.ads0517.com/rf-connectors/sma-connectors/。

關于“sma接頭購買選哪個連接器廠商會靠譜點”的主題就介紹到這了，更多sma接頭購買方面的內容，我們的工防師會陸續整理發布在官網上，感興趣的用戶可以及時來訪查閱。本文由德索連接器運營團隊原創，請勿抄襲，尊重我們的勞動果實，在此謝過各位用戶。

最近，在一些專業的電子論壇上，我們發現有很多用戶在詢問這樣的問題——sma接頭的尺寸大小是多少?關于sma接頭尺寸相關的問題，需要具體分析，因此在這里無法給出明確的答案，您可以給我們撥打電話：0769-81153906，讓我們的工防師確認您口中的sma接頭屬于哪一類別之后在進行答復。

德索官網上，目前已經有上百種sma連接器產品，尺寸方面根據用戶需求的不同，也會有所差異，所以當用戶在咨詢“sma接頭的尺寸大小是多少”這樣的問題時，需要增加一些預設條件，我們的工防師才可以進行針對性的回答。

德索生產的大部分sma接頭產品，尺寸規格都是嚴格按照行業標準執行，所有用戶均可放心采購。我們是一家生產sma接頭已有十四年歷史的專業射頻同軸連接器廠家，經驗豐富，設備先進，技術領先，承諾所有采購sma產品的用戶一年內免費質保，讓您不用為sma接頭產品的售后煩惱。

我們的網站上目前已更新了450篇關于連接器相關的技術文檔，足以解決大部分用戶關于連接器的困惑，查閱地址：http://m.ads0517.com/news/。網站上的“sma接頭的尺寸大小是多少”相關文字、圖紙等內容均為德索運營團隊原創，請勿抄襲，尊重我們的勞動果實，在此謝過各位用戶。

德索工防師今天特別整理一份關于sma連接器和天線阻抗的問答，這組問答內容能夠幫助用戶朋友深入的了解sma連接器產品的性能知識。問答的具體流程如下，分別有四位網友回答了這個問題，下面一起來了解下吧。

用戶提問：

由于不是學通信的，對天線這塊很不了解，最近做SIM900模塊，想問一下，我購買天線連接器的時候，廠家說這個連接器的特征阻抗是50歐姆，買天線的時候，廠家也說這個天線的阻抗是50歐姆，那么問題來了，這個SIM900A要求天線的阻抗是50歐，先忽略PCB走線的阻抗，天線連接器和天線的特征阻抗都是50歐姆，是不是通過簡單的疊加，這個特征阻抗是100歐姆呢？求大?？破?。

網友回答一：

不是的，兩個都是50歐姆阻抗的線連接起來還是50歐姆特征阻抗，特征阻抗和電阻不是一個概念，不能簡單的相加。

網友回答二：

不能簡單相加，這不是電阻串聯的概念。50歐姆是標準，前級電路的輸出阻抗、傳輸線的特征阻抗、接插件的特征阻抗和天線阻抗都得是50歐姆，這樣才能實現最大功率耦合。詳細相關信息建議樓主去看看傳輸線理論。

網友回答三：

如果沒有概念的話，可以這么理解，射頻信號的通路就如同水管。如果兩段水管的尺寸不一樣會怎么樣呢，就是漏水啦、
所以大家都默認定義射頻線通路上的器件包括微帶線等都需要50歐的輸入和輸出阻抗。

網友回答四：

SIM900A應用很廣喲
其實就是阻抗匹配。讓PCB廠家協助校準下阻抗就可以
天線領域還是有很大學問，看不到，摸不著的東西

問答展示到此就結束了，如果您對文中提到的內容，還有什么不明白的地方，可以向我們發送郵件進行咨詢，郵件地址： dosin2005@dosin-china.com，我們會在收到郵件后及時安排工防師解答您的疑惑。德索五金電子，有大量的sma連接器產品現貨供應，同時接受sma連接器產品的大批量定制，全方位滿足您的產品需求，交期及時，無需排單，一年質保，歡迎前來采購。

德索除了有大量sma連接器之外，還有其他各種全品類的連接器、端子、線材相關的產品，生產流水線成熟，ISO認證，符合國際環保要求，值得您的信賴。我們的唯一官網地址不要記錯額：http://m.ads0517.com/。

德索小編，今天要為大家介紹的是一款新的sma連接器產品，這款產品由知名廠商安費諾推出，此款產品的推出也讓sma產品家族再次壯大。這款新的sma連接器產品具有哪些特征呢，又有什么優勢呢，下面德索小編就來詳細為您介紹一下這些知識。

新的SMA連接器具有抗扭力結構，它允許用戶通過扳手鉗住器件，同時向下扭轉連接螺母去和另外一個連接器組合。

這有助于保證整個組件不被扭轉，從而防止安裝過程中雙方電纜和連接器的損壞。

SMA連接器的鍍金連接器結構上附有一個鈍化不銹鋼連接螺母。這些連接器都有直角版本可供選擇，可適用于0.085型貼合電纜和0.141型貼合電纜。電纜現有6、7、8、9、10、12、18、24和36英寸，以及0.25、0.50、1.0米等多個標準長度可供選擇?？蛻粢部梢宰远x長度。

安費諾射頻公司抗扭力不銹鋼連接器和電纜組件最高可適應18 GHz的功率，使其非常適合高頻應用。

好了，關于這款新型的sma連接器產品信息就介紹到這了，如果您對文中提到的內容，還有什么不明白的地方，可以向我們發送郵件進行咨詢，郵件地址： dosin2005@dosin-china.com，我們會在收到郵件后及時安排工防師解答您的疑惑。德索五金電子，有大量的sma連接器產品現貨供應，同時接受sma連接器產品的大批量定制，全方位滿足您的產品需求，交期及時，無需排單，一年質保，歡迎前來采購。

德索除了有大量sma連接器之外，還有其他各種全品類的連接器、端子、線材相關的產品，生產流水線成熟，ISO認證，符合國際環保要求，值得您的信賴。我們的唯一官網地址不要記錯額：http://m.ads0517.com/。

本文來源：http://m.ads0517.com/7707.html

對于板級SMA頭連接器參數提取方法您知道多少，下文中，德索五金電子工防師將會針對“板級SMA頭連接器參數提取方法”做一些分析，希望我們的分析對于您了解sma頭連接器有一定的幫助。

一、 前言

射頻微波及高頻高速測試中，SMA 接頭扮演著相當重要的一個角色，它連接了測量儀器與待測電路，可以說是測量儀器與待測電路之間的橋梁，而在傳統中的一般高速電路的測量中，一般皆沒有將SMA 接頭的效應考慮進去，往往所測量出來的結果，并不是一個單純的電路板參數，而是包含著SMA接頭效應在里頭的電路板參數，而此時將測量的電路板參數再進行后續的各種分析時，因為并沒有減去SMA接頭的效應，所獲得的后續分析結果，準確度將會受到影響。

二、使用HFSS提取SMA接頭參數

在本研究論文中，第一階段SMA接頭參數的提取，我們使用HFSS仿真軟件進行，我們繪制出兩個SMA接頭對接的3D Model，對于后續的S-Parameter分析結果，影響最主要為Teflon介質材質的部份，因此我們在設計SMA 3D Model時，我們主要針對SMA接頭中Teflon材質其中的Relative Permeability與Loss tangent兩者進行調整，并且與測量的情形進行比較找出最正確的值。

由于網絡分析儀測量上的限制，我們必須將兩個SMA接頭連接起來(如圖一)，并且使用時域反射儀測量對接后的SMA接頭阻抗是否為50歐，之后再接上網絡分析儀進行測量，測量的范圍為50MHz到10GHz，測量結果(如圖二)。

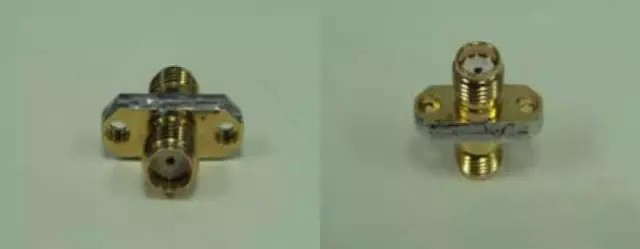

圖一、SMA 接頭對接圖

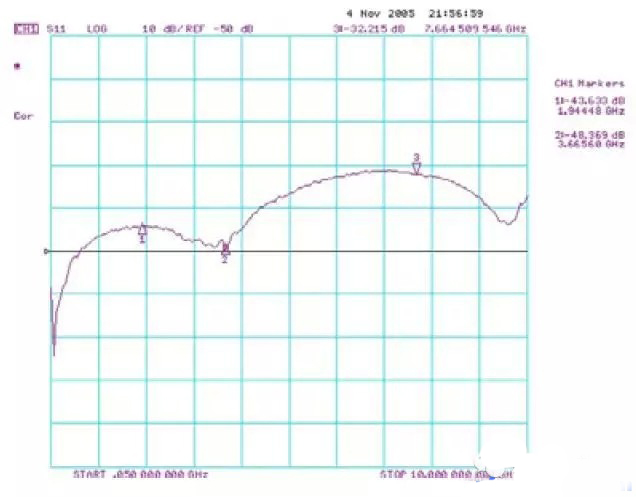

圖二、SMA接頭測量S11參數曲線圖

我們從網絡分析儀取得雙SMA接頭對接的S11參數之后，接下來就要開始使用HFSS來進行SMA接頭3D Model的制作，首先第一步就是先制作好SMA接頭的3D Model(如圖三)，接著按照流程圖(如圖四)上的流程，進行參數的提取，測量與模擬的結果，不斷的進行兩者間的對照，假設模擬結果不符合測量的結果，即返回3D Model進行Teflon材質參數上的修改，最后即可得到一個正確的單一SMA接頭的3D Model。

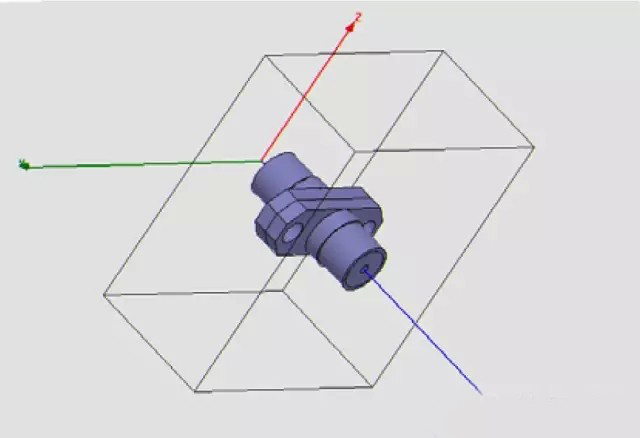

圖三、SMA接頭3D Model繪制圖

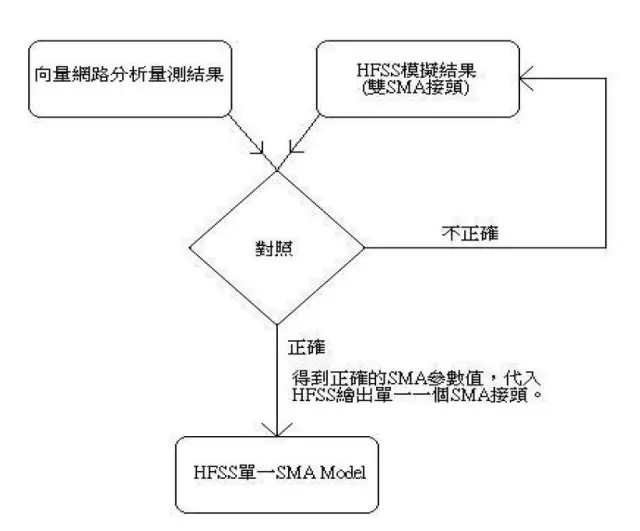

圖四、使用HFSS提取SMA接頭參數流程圖

模擬的頻率范圍為100MHz到10GHz，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S11參數(如圖五)。

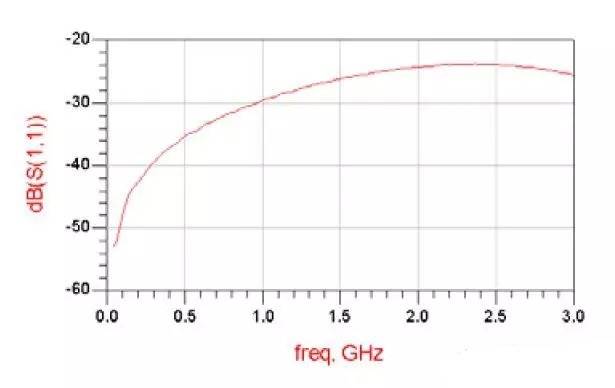

圖五、SMA接頭S11仿真曲線圖

我們使用Matlab將測量的結果與模擬的結果進行兩者間的對照，取樣的點數為201點，頻率的范圍為50MHz到10GHz。由圖六可以看到，整體的S11參數大致上與測量結果吻合，但是在頻率5GHz之后，數值部份已經漸漸無法相當吻合，我想這可以歸究于S11參數是反射系數的關系，而整體的S11參數是很不好測量的，因為其數值都是在-30dB到-60dB之間，是相當小的值，因此如果有不小心動到測量的線路，或是線路有抖動的問題，都會造成量測結果的不準確，而模擬的參數對于實際上所測量的結果，通常也都會有一定程度上的誤差，因此只能做到盡量與測量結果吻合。

圖六、模擬與測試結果對照

三、使用ADS進行SMA Model的驗證

在使用HFSS提取完SMA接頭3D Model的S-Parameter之后，接下來所要做的就是使用ADS (Advanced Design System )進行SMA接頭參數的驗證。我們可以將S-Parameter轉成矩陣的表示方法(如圖七)，假設SMA接頭參數各為[A]及[C]，電路板參數為[B]，量測結果為[D]即可得到圖七中的式子。

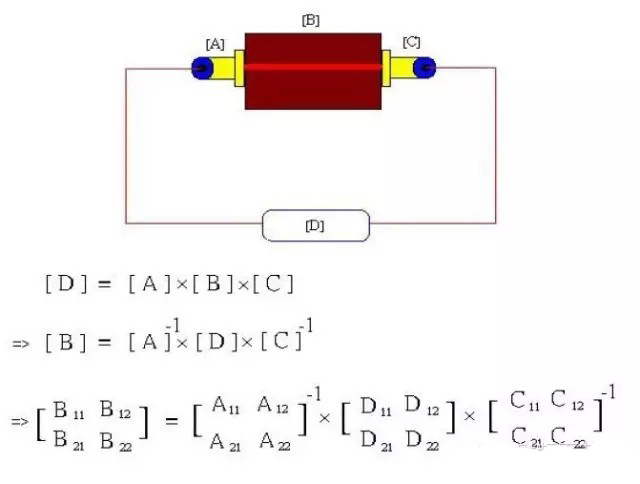

圖七、電路參數矩陣示意圖

在本論文中，我們另外制作了2cm與4cm長傳輸線的電路板(如圖八)進行模擬與測量的互相驗證，驗證的方法為;先使用網絡分析儀測量實際2cm與4cm長傳輸線電路板之參數，接著將所測量出的結果代入ADS中，即可得到分析之結果(如圖九及圖十)。

圖八、2cm與4cm長傳輸線電路板



圖九、2cm長傳輸線電路板S參數

圖十、4cm長傳輸線電路板S參數

接著再將先前由HFSS所提取出的SMA接頭參數，代入ADS中，即可取得模擬的結果，我們再將模擬的結果與量測的結果，進行兩者間的互相驗證(如圖十一及圖十二)，從圖中我們可以發現，兩者間的對照可以說是非常吻合，而在2GHz的共振點，是由電路板的共振所造成的，因此從兩者間的驗證，我們可以得知之前從HFSS之所提取出的SMA接頭參數，是正確無誤的。而在往后的高速電路測試模擬中，我們即可代入此SMA 接頭的參數，將SMA接頭的效應考慮進去，所得到的結果將會更為正確，也將會是一個更為單純，不包括SMA效應在里頭的電路板參數。

圖十一、2cm傳輸線模擬與測量對照圖

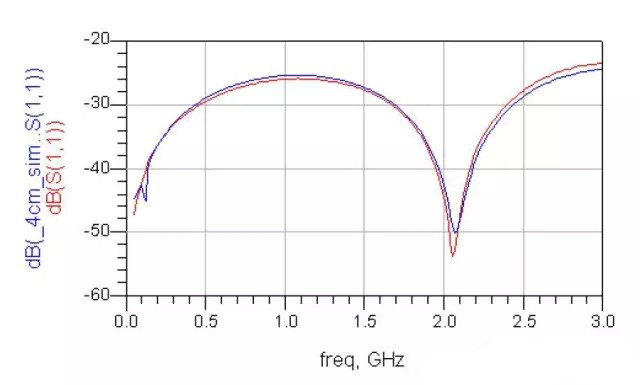

圖十二、4cm模擬與測量對照圖

四、結論

本論文成功地完成使用計算機輔助設計軟件Ansoft HFSS進行SMA接頭的3D Model的繪制及模擬，并且在HFSS中調整SMA接頭的介質參數，而在Teflon材質Relative Permeability參數等于3.317，Loss tangent參數等于0.0035時，我們得到了與測量結果吻合的S參數，并且使用ADS軟件平臺，驗證獲得2公分及4公分長傳輸線具有相同模擬及測量結果。

關于板級SMA頭連接器參數提取方法就介紹到這了，想了解更多與sma連接器相關的技術文檔，可以進入我們的sma連接器產品專題：http://m.ads0517.com/rf-connectors/sma-connectors/，在這個專題上您可以了解產品的性能屬性圖紙等信息，還可以閱讀技術文檔板塊中的文章。德索五金電子，專業的sma接頭制造商，至今已有十三年的歷史，產品通過ISO認證，承諾一年質保。

sma連接器的生產過程中的第一步是沖壓，那么您知道沖壓的具體過程是什么樣的嗎?下文中，德索五金電子工防師將重點為您介紹一下sma連接器的沖壓過程，希望通過我們的介紹，您可以對sma連接器的沖壓有一個深入的認識。

sma連接器的制造過程一般從沖壓插針開始。通過大型高速沖壓機,電子連接器(插針)由薄金屬帶沖壓而成。大卷的金屬帶一端送入沖壓機前端,另一端穿過沖壓機液壓工作臺纏入卷帶輪,由卷帶輪拉出金屬帶并卷好沖壓出成品。

閱讀完上述內容之后，您對于“sma連接器沖壓過程是什么樣的”應該已經明白了，了解更多關于“sma連接器沖壓過程”技術內容，請上我們的sma專題頁面進行查看，地址：http://m.ads0517.com/rf-connectors/sma-connectors/。德索五金電子最初的時候，是以射頻連接器為核心業務的廠家，至今已有十三年歷史，我們所生產的sma射頻連接器均通過了ISO認證，符合國際環保要求，用戶朋友可以放心的進行采購。

德索公司sma射頻同軸連接器系列產品涵蓋了sma接頭接口、轉接頭、線材、端子等，有防水的，焊接的，各種屬性的，我們接受客戶的定制服務，盡可能的滿足用戶的需求。我們生產的sma連接器產品，銷往全球四十多個國家和地區，口碑良好，生產技術成熟，值得用戶信賴。

本文來源：http://m.ads0517.com/7448.html

談起sma同軸接頭，您了解多少，下文中德索五金電子工防師主要為您介紹sma同軸接頭和同軸電纜饋電之間不同的那些地方，讓您可以對sma同軸接頭和同軸電纜饋電有更深入的認識。德索五金電子，在sma接頭的生產制造方面，有著較為豐富的經驗，至今已有十三年歷史，在我們的網站您可以查看到多種不同的sma接頭產品，每一款都有著自己的特色，有需求的朋友可以上我們的sma連接器產品展示專題：http://m.ads0517.com/rf-connectors/sma-connectors/ 。

sma同軸接頭和同軸電纜饋電不同之處究竟在哪里?二者都是一種具有特殊結構的同軸電纜，泄露電纜在其外導體上沿長度方向周期性地開有一定形狀的槽孔，所以又稱為開槽電纜。在通信領域，主要用于較長距離的覆蓋，用于替代天線 同軸電纜的外殼是屏蔽的，用來對信號進行傳輸。

1、兩者的執行標準不同，也就是電氣參數不同，簡單點同規格的SYWV電纜的衰減相對較小。

2、電纜結構尺寸不同。由于SYWV電纜的絕緣介質是發泡結構，相對介電常數較小，因此兩種電纜的內導體尺寸不同。

3、生產工藝不同。一般SYWV電纜采用物理發泡(低端產品采用化學發泡)。

4、至于說，外導體的形式采用銅、鋁鎂合金、銅包鋁等等，都是根據需要做得，可以做成一樣的。

5、應用場合及使用性能有所差異，SYV電纜一般用于焊接內導體接頭(焊接性能好點)，短距離傳輸，該電纜簡單，有擠出設備都可以做。

6、電纜的特性阻抗(50歐姆/75歐姆)根據用戶的要求，都可以做到。

閱讀完上述內容之后，您對于“sma同軸接頭和同軸電纜饋電有什么不同的地方”應該有一個基本認識了，更多關于sma同軸接頭的內容，我們的工防師會陸續整理并上傳至我們的官網資訊頻道，感興趣的用戶可以上我們的資訊頻道進行查閱。德索五金電子，承諾每一位sma接頭采購者，所有sma系列產品一年內均享受免費質保的服務，讓您放心采購。

本文來源：http://m.ads0517.com/7345.html

深度好文分享，關于sma連接器的選擇要求及其電纜性的介紹，感興趣的朋友可以來閱讀一下這篇文章，讀完之后可以讓你對于SMA連接器選擇要求及電纜性有一個更深入的了解。德索電子是專業sma接頭、sma接口、SMA連接器生產廠家，各種規格SMA連接器，更多未列出SMA產品，請聯系我們索取更詳細資料。

選擇射頻連接器考慮的因素，其中配接電纜和使用頻率范圍是主要的因素。在工防實踐中，小和電纜直徑盡可能相近，以最大限度地減少反射。電纜直徑和連接器直徑之間的區別越大，性能越差。

SMA射頻連接器的選擇既要考慮性能要求又要考慮經濟因素 性能必須滿足系統電氣設備的要求經濟上須符合價值工防要求。

在選擇SMA射頻連接器原則上應考慮以下四方面：

1、連接器接口(SMA、SMB、BNC等)

2、電氣性能、電纜及電纜裝接

3、端接形式(PC板、電纜、面板等)

4、機械構造及鍍層(工防、商用)

SMA射頻連接器電纜性：

1)電視電纜因其屏蔽性能低，通常用于只考慮阻抗的系統，一個典型的應用是電視天線。

2)電視軟電纜為電視電纜的變型，它有相對較為連續的阻抗及較好的屏蔽效果能彎曲、價格低 廣泛用于電腦業，但不能用于要求有較高屏蔽性能的系統。

3)屏蔽軟電纜消除了電感及電容主要用在儀器和建筑上。

4)軟性同軸電纜由于其特殊的性能而成為最普遍的密閉傳輸電纜。同軸意味著信號和接地導體在同一軸上，外導體由細致的編織線構成 ，所以又稱編織同軸電纜。此電纜對中心導體有良好的屏蔽效果其屏蔽效果，取決于編織線類型和編織層厚度。除有耐高壓特。

5)性外此電纜亦適應在高頻及高溫條件下使用。

6)半剛性同軸電纜用管狀外殼取代了編織層，有效地彌補了編織電纜在高頻時屏蔽效果不佳的缺點，頻率很高時通常都使用半剛性電纜。

SMA射頻連接器電纜裝接：

SMA射頻連接器安裝方法主要有兩種：(1)焊接中心導體，旋接屏蔽層。(2)壓接中心導體，壓接屏蔽層。其它方法部由以上兩種方法派生出來，如:焊接中心導體，壓接屏蔽層。

SMA射頻連接器方法(1)用于沒有特殊安裝工具的場合;由于壓接式裝接方法工作效率高，端接性能可靠，且專用壓接工具的設計可確保裝接出來的每個電纜蛆件部是相同的，所以隨著低造價裝接工具的發展，焊接中心導體壓接屏蔽層將日益受到歡迎。

德索五金電子專業的sma連接器生產廠商，至今已有十三年的sma連接器生產經驗，每一款關于sma的連接器產品均通過了ISO認證，符合國際環保要求，并且承諾每一位客戶一年內免費享受質保，有需要的用戶可以撥打電話：0769-81153906聯系我們進行采購。

本文來源：http://m.ads0517.com/7067.html

德索五金電子專業的sma連接器生產廠商，至今已有十三年的sma連接器生產經驗，每一款關于sma的連接器產品均通過了ISO認證，符合國際環保要求，并且承諾每一位客戶一年內免費享受質保，有需要的用戶可以撥打電話：0769-81153906聯系我們進行采購。

SMA系列連接器是一種應用廣泛的小型螺紋連接的同軸連接器，壽命長，性能優越、可靠性高，廣泛用于微波設備和數字通信設備的射頻回路射頻同軸電纜或微帶。

在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口?，F(xiàn)階段手持對講機*常見的接口，已經很普遍。

MPO(Multi-fiberPushOn)連接器為MT系列連接器之一，MT系列的插芯都采用插芯端面上左右兩個直徑為0.7mm的導引孔與導引針(又叫PIN針)進行精準連接。

MPO連接器的緊湊設計，使MPO跳線芯數多，體積小。

MPO跳線被廣泛應用于在布線過程中需要高密度集成光纖線路環境中，F(xiàn)TTX及40/100GSFP、SFP+等收發模塊或設備內外部的連接應用。

受教了這回網絡連接器HR系列， MPO光纖跳線的分類和規格 MPO光纖跳線分為轉接型與非轉接型：轉接MPO跳線有帶狀MPO跳線、束狀MPO跳線，通過分支器(圓形或方形)扇出的mPO跳線，一般可以轉接出2~24芯0.9或2.0光纜分支，連接頭類型由客戶指定，可選FC，LC，SC，ST等類型，MPO跳線總長度或分支長度及其他要求任由客戶選擇。

網絡連接器HR系列

MPO光纖跳線，MPO轉接跳線，MTP類型，MTP萬兆跳線，多模萬兆跳線，MPO帶分支器跳線等形式的MPO跳線產品。

以上皆符合Telcordia-GR-326、IEC標準及Rohs要求。

1、企業的不同樓宇之間局域網布線 2、光有源設備中光鏈路互連 3、通信基站內布線，配線箱內布線 4、居民小區，工業園機房，商業大樓機房內光信號連接 5、樓宇密集布線系統 6、光纖通信系統，有線電視網，電信網絡 7、局域網(LANs) 、廣域網 (WANs)、FTTx 8、企業的不同樓宇之間局域網布線 MOP光纖跳線參數數值：

分支端連接器：UPC或APC MPO:PC;

網絡連接器HR系列



　　hirose日本廣瀨網絡連接器HR系列，分支端連接器：UPC或APC 4、插入損耗IL MPO：典型值≤0.50dB，*值≤0.70dB 5、分支端連接器：典型值≤0.20dB，*值≤0.30dB 6、MPO：典型值≤0.40dB，*值≤0.50dB 7、分支端連接器：典型值≤0.20dB，*值≤0.30dB 8、回波損耗RL MPO:APC≥50dB 9、分支端連接器：UPC≥50dB，APC≥60dB 分支端連接器：≥35dB 10、適用光纜類型 MPO端：帶狀光纜、束狀光纜;

對比分析網絡連接器HR系列，由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。

推薦網絡連接器HR系列， 發光源和受光器組裝在同一密閉的殼體內，彼此間用透明絕緣體隔離。

發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二極管，受光器為光敏二極管、光敏三極管等等。

光纖耦合器是光纖與光纖之間進行可拆卸(活動)連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能*限度地耦合到接收光纖中去，并使其介入光鏈路從而對系統造成的影響減到*小。

設想一下如果沒有連接器會是怎樣?這時電路之間要用連續的導體永久性地連接在 一起，例如電子裝置要連接在電源上，必須把連接導線兩端，與電子裝置及電源通過某種方法(例如焊接)固定接牢;這樣一來，無論對于生產還是使用，都帶來了諸多不便。

以汽車電池為例;假定電池電纜被固定焊牢在電池上，汽車生產廠為安裝電池就增加了工作量，增加了生產時間和成本;電池損壞需要更換時，還要將汽車送到維修站，脫焊拆除舊的，再焊上新的，為此要付較多的人工費;有了連接器就可以免除許多麻煩，從商店買個新電池，斷開連接器，拆除舊電池，裝上新電池，重新接通連接器就可以了;這個簡單的例子說明了連接器的好處;它使設計和生產過程更方便、更靈活，降低了生產和維護成本.
