SMA 接頭 選不對，高頻信號全白費。”
在德索工廠做射頻連接器 8 年，我見過太多因 SMA 選型失誤導致的問題：某 5G 測試設備因接頭阻抗偏差，數據采集頻頻出錯；某戶外監測儀器用了普通 SMA 接頭，雨季進水后信號中斷 —— 其實 SMA 選型的核心，是 “高頻適配” 與 “場景匹配”，只要抓住關鍵要點，就能避開絕大多數坑。今天就從工程師視角，拆解 SMA 接頭選型的 5 個核心注意事項，幫你精準選對產品。
SMA 接頭的核心優勢是高頻傳輸能力 （常規款支持 0-18GHz，高精度款可達 26.5GHz），但不同高頻場景對性能要求差異極大，選型前必須先明確 3 個關鍵場景信息：
SMA 接頭分 “常規高頻款” 和 “高精度高頻款”，兩者適用頻段天差地別：
常規款 ：0-18GHz，適配 5G 基站（3.5GHz）、WiFi 設備（2.4/5GHz）等中高頻場景，性價比高；高精度款 ：0-26.5GHz，針對射頻測試儀器（如頻譜分析儀）、衛星通信（20GHz 以上）等超高頻場景，需采用特氟龍絕緣材質 + 精密加工工藝。
案例：去年有個客戶給 20GHz 的衛星通信設備選了常規 SMA 接頭，測試時信號衰減達 0.5dB，換成我們的高精度款后，衰減控制在 0.15dB 以內，完全滿足需求。
SMA 接頭的環境適應性直接影響壽命，不同場景需選對應防護等級：
SMA 接頭分 “線纜型” 和 “板端型”，選錯會直接導致無法安裝：
接線纜 ：需匹配線纜規格（如 RG-316/RG-174/RG-58），比如 RG-316 線纜選內導體直徑 0.9mm 的 SMA 接頭，線纜外徑不同對應接頭的夾緊范圍不同；接 PCB 板 ：確認板端安裝方式（直插式 / 表貼式）和 PCB 板厚度（如 1.6mm/2.0mm），比如表貼式 SMA 接頭需適配回流焊工藝，直插式需預留引腳孔徑。
高頻場景下，SMA 接頭的參數偏差哪怕很小，也會嚴重影響信號質量。不用糾結復雜參數表，重點聚焦這 4 個關鍵指標：
SMA 接頭的常規阻抗為50Ω （適配射頻、微波信號），極少數場景用 75Ω（如視頻傳輸），必須與設備、線纜的阻抗完全一致 —— 若設備是 50Ω 卻選 75Ω 接頭，會產生信號反射，導致駐波比（VSWR）升高，傳輸效率大幅下降。
德索質控標準：每顆 SMA 接頭出廠前用網絡分析儀測阻抗，50Ω 控制在 ±1Ω 內，75Ω 控制在 ±2Ω 內，杜絕 “參數虛標”。
插入損耗是信號通過接頭時的衰減，高頻段對損耗更敏感：
常規款（0-18GHz）：插入損耗≤0.15dB（10GHz 時）；
高精度款（0-26.5GHz）：插入損耗≤0.2dB（20GHz 時）。
誤區提醒：有些小廠聲稱 “插入損耗 0.1dB”，但實際測試時超 0.3dB，建議選型時要求廠家提供高頻段實測報告 （我們會隨樣品附 10GHz/20GHz 的損耗測試數據）。
駐波比越小，信號反射越弱，高頻傳輸越穩定：
常規款（0-18GHz）：VSWR≤1.2（10GHz 時）；
高精度款（0-26.5GHz）：VSWR≤1.15（20GHz 時）。
案例：某射頻測試客戶選了 VSWR=1.5 的 SMA 接頭，導致測試數據偏差達 5%，換成我們 VSWR=1.1 的高精度款后，偏差控制在 1% 以內，符合測試標準。
SMA 接頭的插拔壽命與觸點鍍層直接相關：
鍍鎳觸點：插拔壽命約 500 次，適配低頻、低插拔頻率場景（如固定安裝的設備）；
鍍金觸點（厚度≥1.27μm）：插拔壽命≥1000 次，高頻、高插拔頻率場景（如測試儀器）必選，且鍍金能降低接觸電阻，減少信號衰減。
結合 8 年售后經驗，我總結了 SMA 選型最容易犯的 5 個錯，每個都附真實案例，幫你提前規避：
真相：SMA 接頭有 “公頭（陽頭）” 和 “母頭（陰頭）” 之分，且有 “直式 / 彎式”“帶屏蔽 / 不帶屏蔽” 等規格，不是所有都能互換。
案例：某客戶給設備端口選了 SMA 公頭，結果設備端口本身是公頭，導致 “公對公” 無法連接，只能重新定制母頭，耽誤 5 天工期。
真相：SMA 選型是 “場景適配優先”，不是 “貴就好”。比如 5G 基站（3.5GHz）選常規 SMA 接頭即可，沒必要花 3 倍價格買 26.5GHz 的高精度款。
案例：某客戶給 WiFi 設備（5GHz）選了 26.5GHz 的高精度 SMA 接頭，成本增加但性能過剩，信號和常規款無差異。
真相：SMA 接頭需與線纜規格精準匹配，線纜外徑、內導體直徑不符，會導致接觸不良或信號泄漏。
案例：某客戶用 RG-174 線纜（外徑 1.8mm）配了適配 RG-316 線纜（外徑 2.7mm）的 SMA 接頭，夾緊不牢固，信號衰減達 0.4dB，換成適配 RG-174 的接頭后，衰減降至 0.1dB。
真相：SMA 防水接頭的防水性能分 “IP67”（防短時浸泡）和 “IP68”（防長期浸泡），且防水結構不同（如 O 型圈材質、密封方式），適用場景也不同。
案例：某客戶給水下監測設備選了 IP67 防水 SMA 接頭，結果設備長期浸泡在水中，3 個月后進水失效，換成 IP68 款（采用雙 O 型圈密封）后，問題解決。

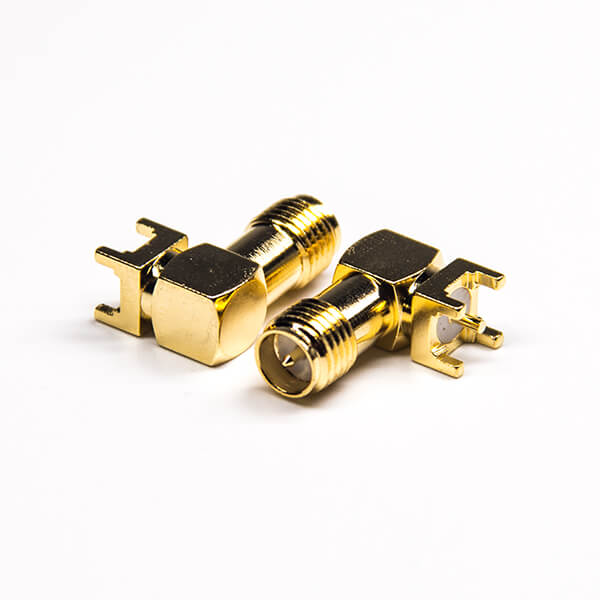

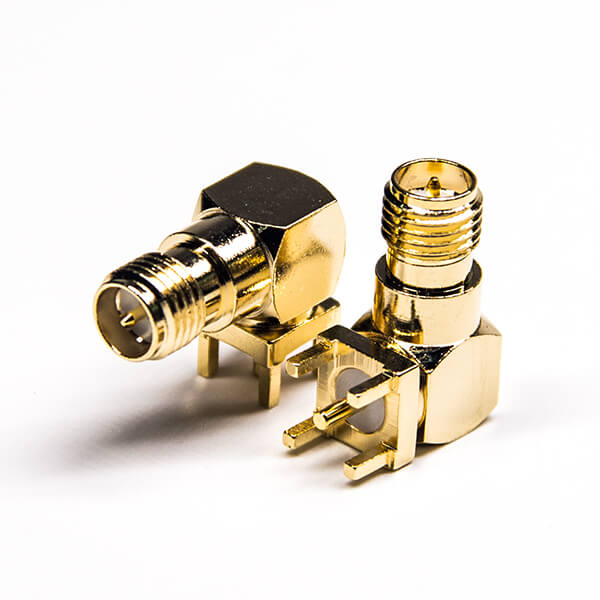

真相：SMA 接頭的 “直式 / 彎式” 需根據安裝空間選擇，設備密集或空間狹小的場景，彎式接頭更易布線，避免接頭與其他部件碰撞。
案例：某客戶在密集的機房設備中選了直式 SMA 接頭，安裝后無法蓋上設備外殼，只能裁剪線纜重新選彎式接頭，增加額外成本。
很多客戶說 “高頻選型太復雜”，其實在德索，我們會用 3 個步驟幫你快速選對 SMA 接頭，不用自己費心：
第一步：需求精準確認
第二步：免費樣品測試
第三步：全程售后保障
做了 8 年 SMA 接頭，我最大的感受是：高頻場景下，SMA 選型不是 “選參數最好的”，而是 “選最適配場景的”。一顆符合場景需求、參數達標的 SMA 接頭，哪怕價格不高，也能讓高頻信號穩定傳輸；反之，再貴的 “參數王者”，若場景錯了、規格不匹配，也只是 “浪費錢還誤事”。
下次選 SMA 接頭時，不妨先理清 “高頻段、環境、連接對象” 三個核心場景信息，再盯緊阻抗、插入損耗、駐波比、插拔壽命四個關鍵參數，避開常見誤區。如果還是不確定，也可以找我們這些 “工廠工程師” 聊聊 —— 我們每天和高頻連接器打交道，知道哪些細節容易出問題，能幫你少走很多彎路。
畢竟，對客戶來說，選對 SMA 接頭，就是給高頻信號傳輸 “上了一道保險”。
???
