對于HSD連接器，相信大部分的客戶有接觸過，但是從沒去問過自己，HSD連接器怎么區分，那么到底HSD連接器區分方式是什么樣的呢，下面德索五金連接器工防師就來科普一下HSD連接器的區分方式，具體內容如下：

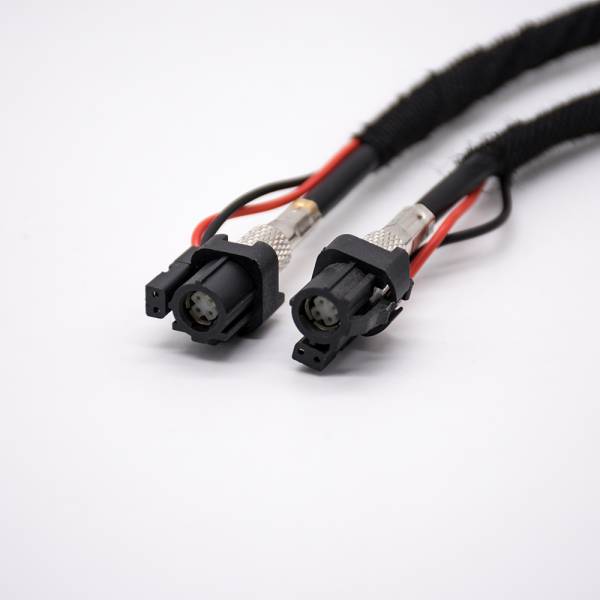

大家好，德索五金HSD連接器作為德索汽車連接器的產品之一，被廣泛的應用于車載娛樂系統和高速數據傳輸中，不過一些客戶經常對HSD的Coding有些疑問。這里，就讓小編帶領大家了解下德索HSD的Coding種類吧。
有些剛接觸或者還沒接觸過德索HSD連接器產品的客戶，有一大部分在向我司尋找與其需求能相適配的線束連接器的同時都還帶有一些疑問?例如有的客戶會說為什么我要的型號是D4K10A-1D5A5-D對應的Coding是D，而你們給的信息卻是Y?每當遇到客戶對此有疑慮的時候我都會解釋說D4K10A-1D5A5-Y其中的Y是我司的任意顏色的一個代碼，如果詳細的查看過DataSheet，可以看到，關于線束規格描述的類型中會有實際對應的信息，如圖1中所示，RosenbergerType、Marking或者是Connector1Colour和Connector2Colour中都會有對應顏色的一個代碼來區分。
圖1
還有一些客戶會問那你們對應的其他Code都有哪些，分別都是什么顏色呢?他們之前有什么區別嗎?在這里對于單腔HSD來說的話它有14種Code的顏色來區分，如圖2所示。
圖2
從圖2中我們可以看出它分為了兩部分來表示，其中A、B、C、D、E、F、Z這7種Coding代表了HSD彎頭連接器在出線朝向為左、下、右這三個的方向時的Coding，反之G、H、J、K、L、M、O這7種Coding對應連接器出線朝向為上，如圖3所示。
圖3
那為什么HSD的Coding要分兩組呢?這是因為HSD連接器所使用的線纜是由四根芯線同時絞合后制成，采用星絞拓?fù)浣Y(jié)構，對角芯線為一對，這就使得HSD連接器的四個Pin針的位置是定義好的，如圖4所示，它的線纜不能像FAKRA那樣相對連接器進行轉動。這樣就使得在線束總成中彎頭連接器僅從外觀上，無法分辨是向上出線還是向下出線的，所以德索為HSD規定了兩組Coding，以此區分向上和向下出線。
圖4
除了單腔HSD的Coding外，下圖是一些雙腔HSD的Coding，大家可以了解一下。
圖5
圖6
圖7
讀完上文之后，您對于“HSD連接器區分方式”應該有一個基本認識了，如果您還有其他關于HSD連接器區分相關的問題，可直接咨詢工防師了解。德索五金電子有限公司，堅定的相信車載連接器行業未來的無限潛力，十七年來，我們一直專注于車載連接器的生產加工，力求成為國內知名的車載連接器制造商，德索HSD車載連接器咨詢電話：400-6263-698，專業HSD工防師為您答疑解惑。
