“汽車射頻信號穩不穩，F(xiàn)AKRA 選型是關鍵。”
在德索工廠專注汽車射頻連接器 8 年，我見過不少因 FAKRA 選型失誤導致的問題：某車企車機導航頻繁斷聯，拆開發現是 FAKRA 接頭阻抗不匹配；某新能源汽車毫米波雷達信號干擾，根源是選了非屏蔽款 FAKRA—— 其實 FAKRA 作為汽車射頻核心連接器（主打 0-6GHz 頻段，適配導航、雷達、車聯網等場景），選型核心是 “汽車場景適配” 與 “射頻性能達標”。今天就從工程師視角，拆解 FAKRA 選型的 5 個核心要點，幫你避開汽車射頻場景的坑。
FAKRA 連接器是專為汽車設計的射頻連接器，不同汽車射頻場景對防護、抗干擾、耐溫的要求差異極大，選型前必須先鎖定 3 個關鍵場景信息：
汽車射頻場景中，F(xiàn)AKRA 主要適配 4 大核心模塊，每個模塊的選型側重點完全不同：
汽車不同位置的環境差異極大，直接影響 FAKRA 的選型：
- 座艙內（如儀表盤、中控）：環境相對溫和，選常規屏蔽款即可，重點關注插拔便利性（如彎式接頭適配狹小空間）；
- 車身外部（如車頂天線、保險杠雷達）：需選IP6K9K 防水款（防高壓洗車、暴雨），外殼需抗紫外線（避免老化開裂）；
- 發動機艙附近：需選耐高溫款（耐溫≥150℃），且要抗油污、抗振動（如采用金屬外殼增強穩定性）。
汽車射頻線纜常用 RG-174（細徑，適配座艙內）、RG-316（中徑，適配車身）、RG-58（粗徑，適配高頻模塊），F(xiàn)AKRA 接頭需與線纜規格精準匹配：
- 線纜外徑：比如 RG-174 外徑 1.8mm，需選夾緊范圍 1.5-2.0mm 的 FAKRA 接頭，夾緊過松會導致信號泄漏，過緊會損壞線纜；
- 線纜屏蔽層：若線纜是雙層屏蔽（抗干擾更強），F(xiàn)AKRA 接頭需支持雙層屏蔽壓接（確保屏蔽連續性，減少干擾）。
汽車場景對連接器的可靠性要求遠高于民用，F(xiàn)AKRA 選型必須聚焦 “車規級參數”，而非普通射頻參數：
汽車射頻模塊（導航、雷達、車聯網）的阻抗均為50Ω，F(xiàn)AKRA 接頭的阻抗必須嚴格匹配（允許誤差 ±1Ω）—— 若阻抗偏差超過 2Ω，會產生信號反射，導致導航定位不準、雷達誤報等問題。
德索車規標準：每顆 FAKRA 接頭用網絡分析儀在 1GHz/5GHz/77GHz 三個頻段測阻抗，確保全頻段阻抗穩定在 50Ω±0.5Ω 內。
汽車內部有發動機、電機等強電磁干擾源，F(xiàn)AKRA 的屏蔽性能直接影響信號質量：
- 屏蔽衰減需≥85dB（1GHz 時），采用 “全金屬外殼 + 雙層屏蔽壓接” 結構（比單層屏蔽抗干擾能力提升 50%）；
- 重點關注 “屏蔽連續性”：接頭與線纜的屏蔽層必須完全貼合，避免出現 “屏蔽斷點”（我們會用屏蔽測試儀檢測每顆接頭的屏蔽完整性）。
FAKRA 必須通過車規級環境測試，選型時需確認廠家是否提供以下測試報告：
汽車 FAKRA 連接器在整車生命周期內（通常 8-10 年）需耐受多次插拔（如維修、升級），插拔壽命需≥500 次（采用鍍金觸點，耐磨性比鍍鎳高 3 倍）—— 若選插拔壽命 300 次的低價款，后期維修時易出現接觸不良。
結合 8 年車企合作經驗，我總結了 FAKRA 選型最容易犯的 5 個錯，每個都附真實案例，幫你提前規避：
真相：民用 FAKRA 未經過車規環境測試（如耐高低溫、抗振動），在汽車場景中極易失效。
案例：某車企為降本用民用 FAKRA 裝在發動機艙附近，3 個月后因高溫導致接頭絕緣層融化，信號中斷，最后全部換成車規耐高溫款。
建議：選型時要求廠家提供IATF16949 認證（汽車行業質量管理體系），確保是車規級產品。

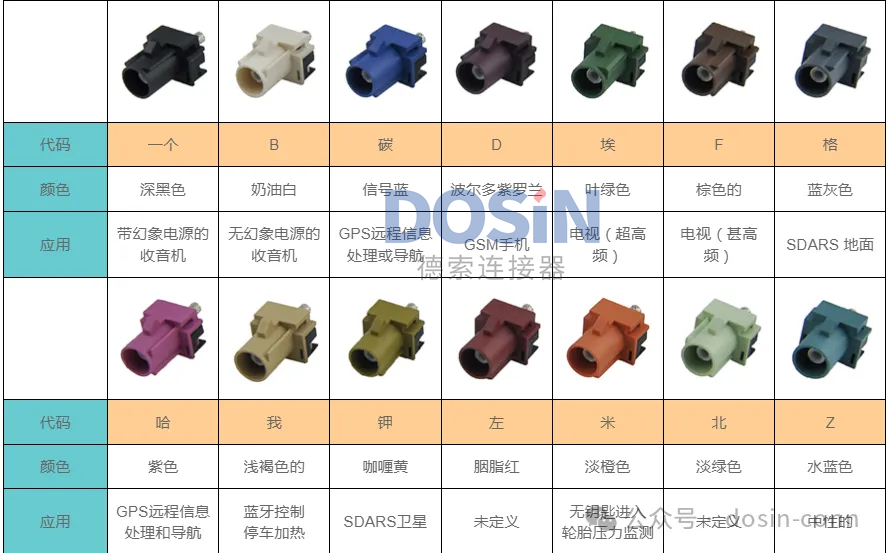

真相：FAKRA 有 11 種顏色編碼（如黑色對應 GPS，藍色對應北斗，紅色對應雷達），不同顏色對應不同阻抗、頻段，不能混用。
案例：某車企將紅色雷達 FAKRA（適配 77GHz）誤裝在黑色 GPS 模塊上，導致 GPS 信號衰減達 0.8dB，定位誤差超 5 米，重新按顏色匹配后問題解決。
建議：選型時按 “模塊類型 + 顏色編碼” 對應，我們會在接頭外殼標注顏色和適配模塊，避免混用。
真相：汽車外部場景（如車頂天線）需 IP6K9K 防水（防高壓水槍沖洗、高溫噴淋），IP67 僅能防短時浸泡，無法滿足汽車高壓洗車需求。
案例：某車企給車頂天線裝了 IP67 FAKRA，高壓洗車后進水導致車聯網斷聯，換成 IP6K9K 款后，經過 100 次高壓洗車測試無進水。
建議：車身外部選 IP6K9K，座艙內選 IP6X（防灰塵），明確告知廠家安裝位置，避免防水等級不足。
真相：汽車生產線節拍快（通常 1 分鐘 / 臺），螺紋式 FAKRA 安裝耗時（需擰 3-5 圈），卡扣式 FAKRA（一秒插拔）更適配量產需求。
案例：某車企初期選螺紋式 FAKRA，每條生產線每天只能裝 300 臺車，換成卡扣式后提升到 500 臺，效率提升 67%。
建議：量產車型優先選卡扣式，維修場景（需頻繁插拔）可選螺紋式（連接更牢固）。
真相：毫米波雷達（77GHz）、5G 車聯網（5.9GHz）等高頻模塊，需選 “高頻優化款 FAKRA”，常規 FAKRA 在高頻段信號衰減嚴重。
案例：某車企給 77GHz 雷達裝了常規 FAKRA（僅支持 6GHz），測試時雷達探測距離縮短 30%，換成高頻優化款（支持 81GHz）后，探測距離恢復正常。
建議：高頻模塊（＞6GHz）需明確告知廠家頻段，選擇 “高頻適配款”，并要求提供高頻段（如 77GHz）的插入損耗測試報告。
針對汽車客戶的選型痛點，我們在德索形成了一套 “車規級選型流程”，幫客戶精準匹配：
-
第一步：場景深度調研
我們會派工程師對接車企技術部，確認 3 個核心信息：① 適配的汽車模塊（導航 / 雷達 / 車聯網）；② 安裝位置（座艙 / 車身 / 發動機艙）；③ 生產線安裝需求（卡扣式 / 螺紋式），避免 “紙上談兵”。
-
第二步：車規樣品測試
提供 3-5 顆車規 FAKRA 樣品，同時附完整測試報告（耐高低溫、抗振動、防水、高頻性能），協助客戶在實車環境中測試 —— 去年某新能源車企，通過實車高溫暴曬（60℃）、暴雨測試，確認我們的 FAKRA 滿足需求后，才批量下單。
-
第三步：量產配套支持
針對量產車型，我們會提供 “接頭 + 線纜” 一體化解決方案：按車企線纜規格定制 FAKRA 接頭，提供預壓接好的射頻線纜組件，減少車企現場加工環節；同時派技術員駐廠支持，解決安裝中的適配問題。
做了 8 年汽車 FAKRA，我最大的感受是：汽車射頻場景中，F(xiàn)AKRA 選型不是 “選參數最好的”，而是 “選最符合車規、最適配場景的”。一顆車規級 FAKRA，哪怕價格比民用款高，但能避免后期召回、維修的巨大成本；反之，用民用款或錯配規格，看似省了小錢，實則埋下巨大隱患。
下次選 FAKRA 時，不妨先理清 “汽車模塊、安裝位置、高頻需求” 三個核心，再盯緊車規參數、避開常見誤區。如果還是不確定，也可以找我們這些 “汽車射頻工程師” 聊聊 —— 我們每天和車企打交道，知道汽車場景的痛點在哪，能幫你少走很多彎路。
畢竟，對車企來說，選對 FAKRA，就是給汽車射頻信號 “上了一道車規級保險”。
???Ken?德索工廠工程師
?? 聊汽車 FAKRA 選型，也聊車規連接器的技術細節
