N型連接器是一種中等大小的螺紋RF射頻連接器，用于連接同軸電纜。是最早的能夠傳輸微波頻率信號的連接器之一，在20世紀40年代由貝爾實驗室的保羅·尼爾爾發明，并在當時被命名。廣泛引用于航天和工防、醫療、商用汽車、通訊、電信、廣播電子、WIFI網絡及工業領域中的機器對機器通信等等。

德索五金是專業的N型接頭、N型接口、N型連接器生產廠家，供應各種常見N頭連接器，更多未列出N頭連接器產品，請聯系我們索取更詳細資料。

  • 依據國際MIL-C-39012，CECC22120和IEC60169-8標準生產。N型接頭產品設計合理緊湊，減少安裝空間；
  • 頻率高達DC-11GHz，阻抗為50歐姆；
  • N型接頭螺紋連接方式保證在振動環境中的耐用性和使用穩定性；
  • 中等尺寸，應用于工防、工業和消費電子；

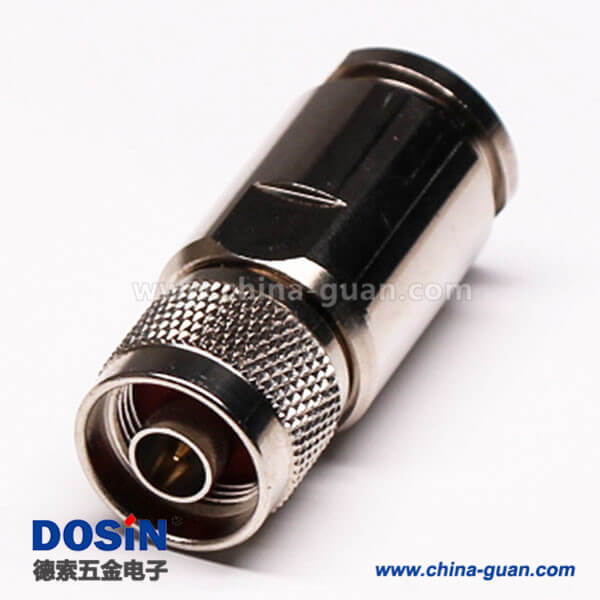

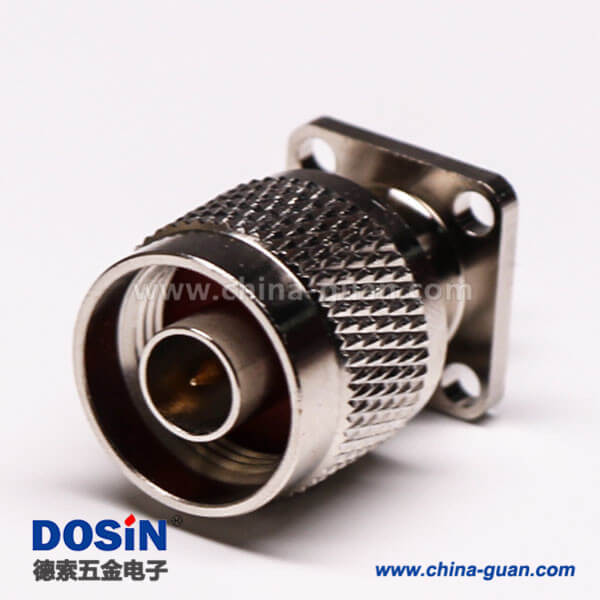

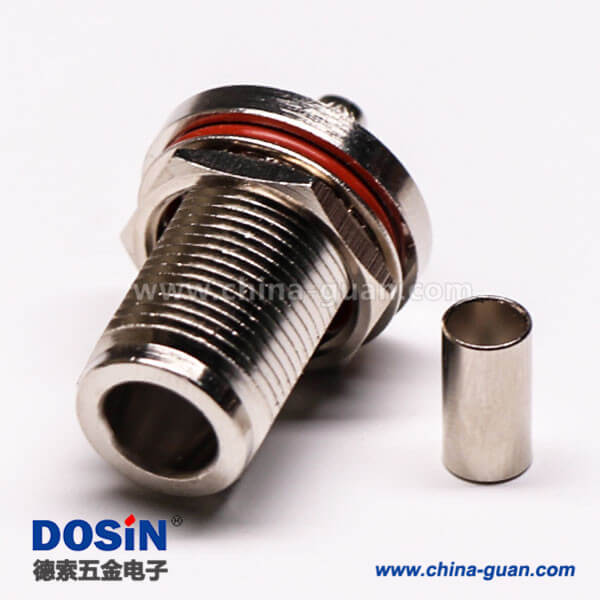

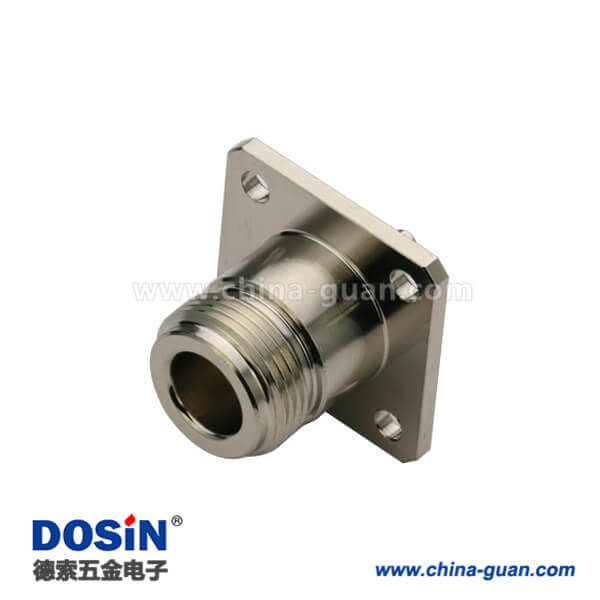

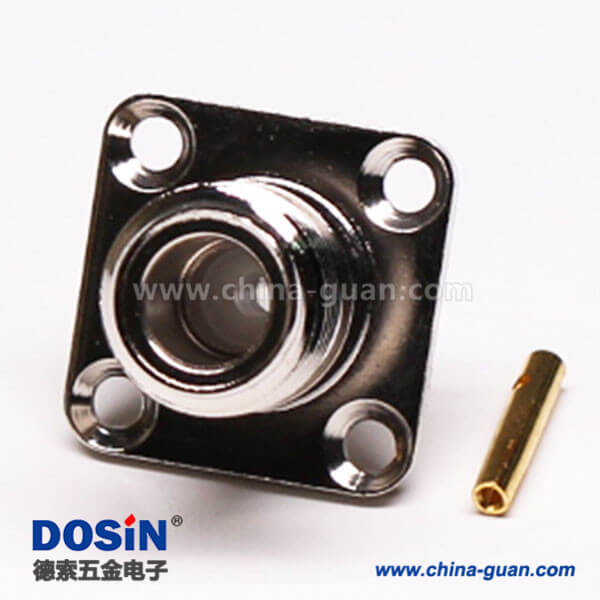

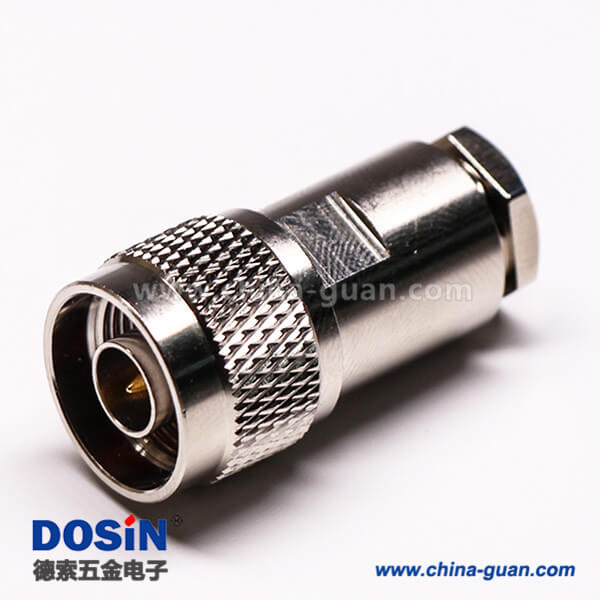

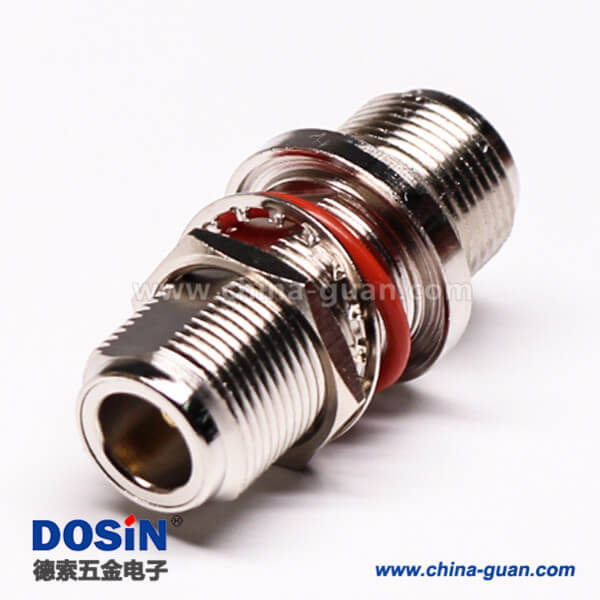

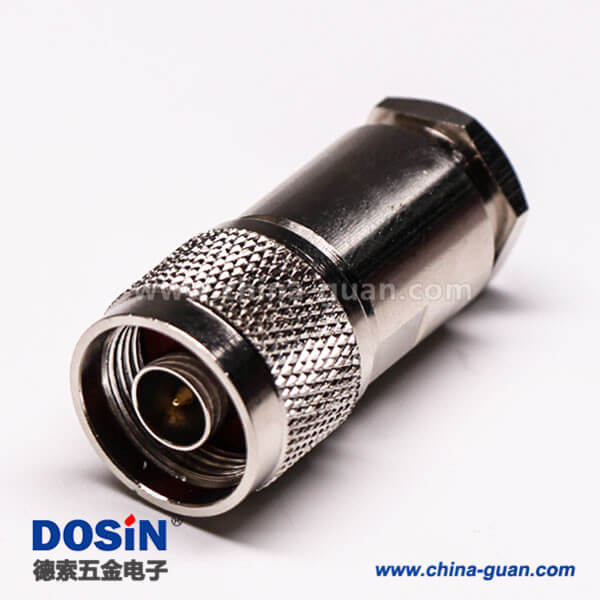

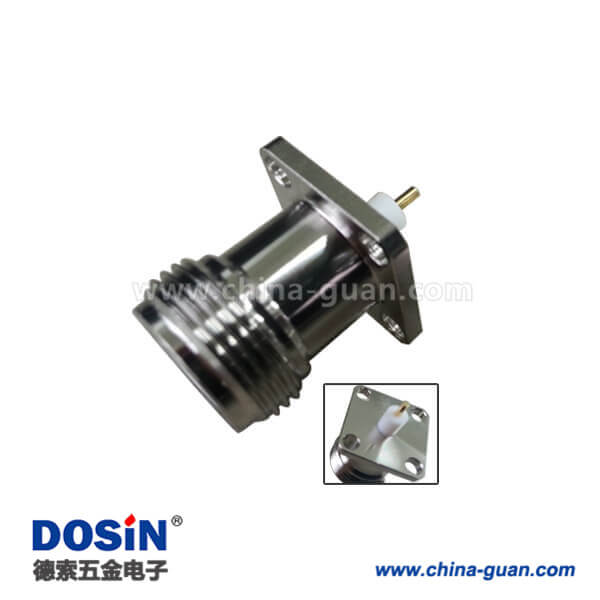

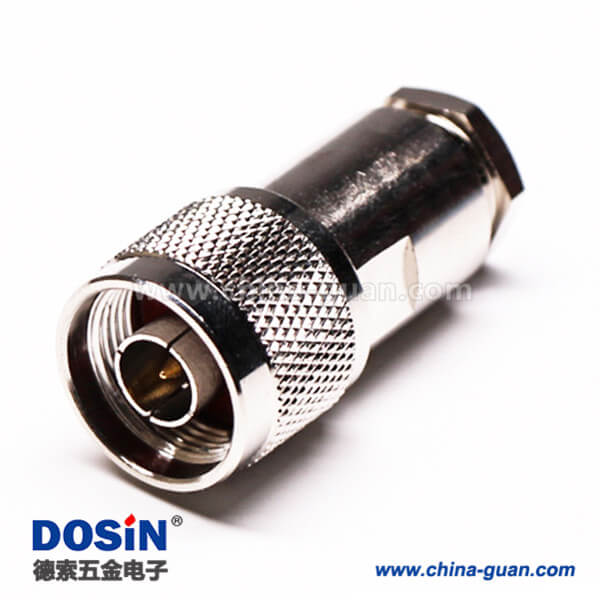

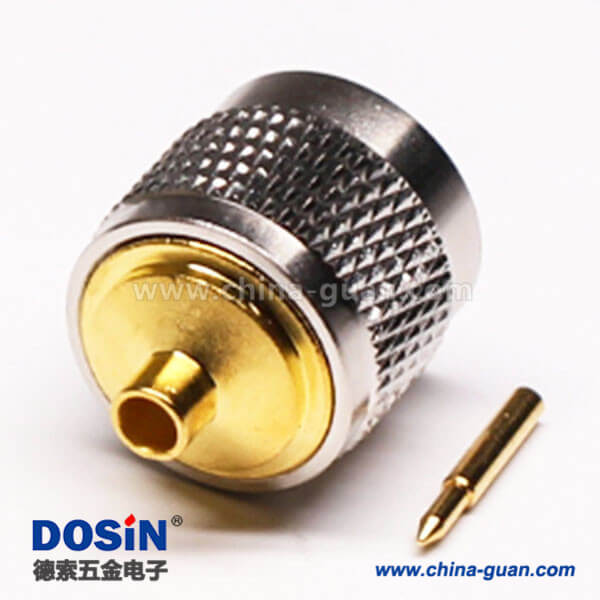

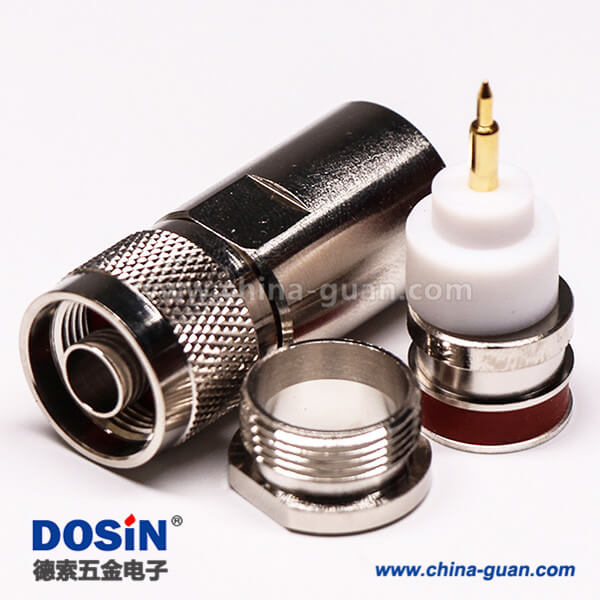

N型連接器產品展示

下單之前請聯系我們獲取N型連接器產品免費樣品！

德索五金所有N型接頭、N型接頭、N型連接器產品可根據客戶要求定制不同的尺寸和規格，常規產品提供免費樣品測試。

免費拿樣

N型連接器產品界面

N型連接器技術性能&規格參數

N型接頭電氣性能

  • 阻抗：50 ohm
  • 頻率范圍：0~6 GHz
  • 電壓駐波比：直式 ≦ 1.3max / 彎式≦ 1.5max
  • 耐電壓：2500 V rms
  • 工作電壓：1000 V rms
  • 中心接觸電阻： ≦ 1.0 mΩ (Milliohms max.)
  • 外接觸電阻：≦ 0.2 mΩ (Milliohms max.)
  • 絕緣電阻：≧ 5*103 mΩ (Megohms min.)

N型接頭機械性能

  • 耦合方式：5/8-24螺紋
  • 保持力：6 lbs min.
  • 連接螺母扭矩： 30 in-lbs. min.
  • 機械壽命：大于500次 （使用鈹銅接觸件時）

N型接頭環境性能

  • 環境溫度：-55°C ~ +165°C ( PE線纜-40°C ~ +85°C )
  • 振動：MIL-STD-202 Meth.204
  • 耐腐蝕性：MIL-STD-202 Meth. 101
