從業電子元器件行業的人員，對于射頻端子應該并不會陌生。射頻端子目前在市場上經常被用戶用到，因此采購的幾率也很高，但是射頻端子在使用時會遇到接觸不良的情況，那么您知道射頻端子接觸不良的檢測方法有哪些嗎?下面德索五金電子工防師將為您介紹一下射頻端子檢測方面的知識，您可要認真閱讀額!

一般而言，射頻端子接觸不良的檢測主要有瞬斷檢測、單孔分離力檢測、導通檢測三種有效方法，具體如下：

第一、瞬斷檢測

有些接線端子是在動態振動環境下使用的。實驗證明僅用檢驗靜態接觸電阻是否合格，并不能保證動態環境下使用接觸可靠。因為，往往接觸電阻合格的連接器在進行振動，沖擊等模擬環境試驗時仍出現瞬間斷電現象，故對一些高可靠性要求的接線端子，最好能100%對其進行動態振動試驗考核其接觸可靠性。

第二、單孔分離力檢測

單孔分離力是指插合狀態的接觸件由靜止變?yōu)檫\動的分離力，用來表征插針和插孔正在接觸。實驗表明：單孔分離力過小，在受振動、沖擊載荷時有可能造成信號瞬斷。用測單孔分離力的方法檢查接觸可靠性比測接觸電阻有效。檢查發現單孔分離力超差的插孔，測量接觸電阻往往仍合格。為此，生產廠除要研制開發新一代的柔性插合接觸穩定可靠的接觸件外，不應對用于重點型號采用自動插拔力試驗機多點齊測，應對成品進行100%的逐點單孔分離力檢查，防止因個別插孔松馳造成信號瞬斷。

第三、導通檢測

目前，一般大電流接線端子生產廠家產品驗收試驗無此項目，而用戶裝機后一般均需要進行導通檢測。因此建議生產廠家對一些重點型號的產品應該增加100%的逐點導通檢測。

關于射頻端子接觸不良的檢測相關內容就介紹到這了，更多關于射頻端子方面的技術文檔后續工防師會在官網資訊頻道繼續更新。德索五金電子，專業的射頻端子生產廠商，已有十三年的射頻端子生產經驗了，產品可是通過ISO認證的，品質方面完全不需要擔心，就差您來下單了。我們有自己的工廠，交期方面完全可控，一對一貼心為您服務額。重點是，我們向每一位客戶承諾一年內，所有射頻端子系列產品均可享受免費質保的服務。

本文來源：http://m.ads0517.com/6753.html

有誰知道sma接頭的正確安裝方法是什么，sma接頭的正確安裝，可以延長sma接頭產品的使用壽命，降低維護成本，因此了解一些sma接頭的安裝方法十分必要。下面德索五金電子工防師就來為您講解一下如何正確的安裝sma接頭，您可以要看好了，步驟不可亂，六步走輕松完成。

1、電纜內芯焊接在內針上

2、再把冷壓管和熱縮管穿在電纜上

3、焊好內針的線纜從接頭小的那一端穿過

4、將線纜屏蔽層抱住焊線孔

5、冷壓管從電纜端往接頭端推入，壓進屏蔽層

6、用壓線鉗將冷壓管壓緊。

網友觀點：外圍的腳接地，中間的腳接模塊的信號輸入點，信號輸入點你可以根據內置天線的焊點來判斷，sma-kwe同軸電纜接頭不是為PCB專用的，可以按照普通同軸電纜封裝BNC標準庫畫法。

sma接頭的正確安裝方法是什么就介紹到這里了，更多sma接頭方面的內容請閱讀頻道其他技術文檔。SMA接頭好產品，盡在德索五金電子，快來與我們開展一次愉快的合作吧，讓您的采購工作完美進行。多款sma接頭系列優質產品，在我們官網上可以進行查詢，快進去看看吧，不要猶豫了。每一款sma接頭均通過ISO認證，符合國際上的環保要求，值得您的信賴。

SMA接頭和3.5mm接頭的兼容性知識您了解多少，下面德索五金電子工防師便來為您分析一下SMA接頭和3.5mm接頭的兼容性的相關內容。若下文的介紹無法回答您心中的疑惑，可以撥打我們的熱線電話，咨詢sma接頭專業工防師，讓您不再困惑。

SMA(公)測試電纜和3.5 mm(母)校準件連接使用，這在物理層面上是可以實現的。不過，在測試配置中通常并不推薦這樣做。

這種配置意味著，將SMA(公)測試端口電纜插入3.5 mm(母)接頭時，3.5mm(母)接頭準容易受到損害。SMA(陽)連接器對插腳深度和插腳伸出量的容差要求“比較松”。劣質SMA(公)連接器可能會損害3.5 mm(母)校準件。

反過來，用3.5mm的公去連接SMA的母是沒有問題的。

而大家在做測試時，通常會用SMA公的電纜去連接3.5mm母的校準件。長期這樣使用，是非常容易損壞校準件的。一般校準件的價格非常高，所以， 建議測試電纜用3.5mm公。

SMA接頭好產品，盡在德索五金電子，快來與我們開展一次愉快的合作吧，讓您的采購工作完美進行。多款sma接頭系列優質產品，在我們官網上可以進行查詢，快進去看看吧，不要猶豫了。每一款sma接頭均通過ISO認證，符合國際上的環保要求，值得您的信賴。

本文地址：http://m.ads0517.com/6744.html

對于當下的人們來說，在生活的多個方面都已接觸usb的連接器相關產品，雖然我們經常見到，但是若問您串行總線通用USB連接器設計的相關問題，怕是沒有幾個人能完整的說出一些內容，下面德索五金電子將為您講解一下關于串行總線通用USB連接器設計知識，讓您可以對串行總線通用USB連接器有一個更深入的認識。

一、USB總線特點

1、數據傳輸速率高

2、數據傳輸可靠

3、同時掛接多個USB設備

4、USB接口能為設備供電

5、支持熱插拔。

USB還具有一些新的特性，如：實時性(可以實現和一個設備之間有效的實時通信)、動態性(可以實現接口間的動態切換)、聯合性(不同的而又有相近的特性的接口可以聯合起來)、多能性(各個不同的接口可以使用不同的供電模式)。

二、USB接口的結構與典型應用

USB接口引腳定義如圖4所示。USB接口數據傳輸距離不大于5米。其典型應用如下圖5所示。

USB總線上數據傳輸方式有控制傳輸、同步傳輸、中斷傳輸、塊數據傳輸。在圖5所示系統中，USB HOST根據外部USB設備速度及使用特點采取不同的數據傳輸特點。如通過控制傳輸更改鍵盤、鼠標屬性，通過中斷傳輸要求鍵盤、鼠標輸入數據;通過控制傳輸改變顯示器屬性，通過塊數據傳輸將要顯示的數據送給顯示器。

三、綜述：

USB2.0開發系統是一個較為通用的數據采集分析系統，可以作為高性能的便攜式(主要針對移動系統)數據采集卡，也可以作為高性能ADC、DAC器件的評估板，同時可以作為一個高性能的便攜虛擬儀器使用，由于采用USB2.0接口，能夠克服以往使用并口或USB1.1接口便攜虛擬儀器實時性不夠的弱點.

USB連接器好產品，盡在德索五金電子，快來與我們開展一次愉快的合作吧，讓您的采購工作完美進行。多款USB連接器系列優質產品，在我們官網上可以進行查詢，快進去看看吧，不要猶豫了。每一款USB連接器均通過ISO認證，符合國際上的環保要求，值得您的信賴。

本文來源：

隨著中國制造2025的崛起，連接器市場也迎來了新的春天。在連接器中，有一類微型連接器的產品，你可知微型連接器應用在什么地方嗎?下面德索五金電子的工防師將為您詳細的介紹一下微型連接器的相關知識，讓您可以對“微型連接器應用在什么地方”不再疑惑。

微型連接器應用范圍較廣，您能想到的，比如從計算機、通信設備到工業測試儀器，從工防i.裝備到新型電子消費品等都對微型連接器產品提出了不同程度的需求。

筆記本電腦對微型連接器的需求量最大。在未來十年，筆記本電腦、掌上型電腦將成為PC機主流，一部輕便筆記本電腦需要大量不同類型微型連接器，包括元件一基板、越板一基板、子系統一子系統、基板-1/O端等互連產品如IC插座、FPC、PBC、D-Sub等類型連接器，這些產品絕大多數屬于間距1.27mm以下的微型產品

通信設備用連接器也同樣朝小型化方向發展，應用到微型連接器的主機是傳呼機、移動電話等?，F(xiàn)代通信技術日新月異，相信微型連接器在新的通潔科技下.應用將越來越廣泛。

在工防方面，由于國際形式的變化，工防連接器市場不斷縮小，對微型連接器的需求可能會放慢速度，但是適應工防電子沒備苛刻的使用環境和高可靠的要求是推動微型連接器技術發展的主要動力，各個時期高檔微型連接器產品往往是在航空、現代工防電子設備及新型武器等尖端工防裝備上得到最先使用，可以預測，在即將來到的22世紀，現代工防裝備將是微型連接器研發、應用的重要領域之一。

關于“微型連接器應用在什么地方”就介紹到這了，想必您已經清楚微型連接器的具體用途。了解更多關于微型連接器的相關問題，我們會陸續在資訊頻道繼續為您分享其他技術文檔。如需采購微型連接器相關產品，可進入我們的產品頻道挑選符合您需求的產品，最后祝您采購工作順利進行。德索五金電子的每一款微型連接器系列產品均通過ISO認證，符合國際上的環保要求，并且承諾每一位客戶一年內享受免費質保的服務。

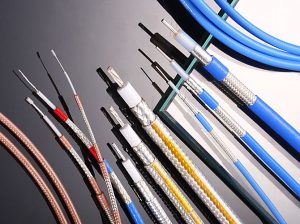

在元器件的世界中，射頻同軸連接器有著它的一方小天地，在這方天地里悠哉悠哉。如今我們的生活中，各個領域都能看到射頻同軸連接器的影子，所以作為連接器業的從業人員，應當了解一些射頻同軸連接器的類型方面的知識。下文中德索五金電子工防師就為您整理了一下射頻同軸連接器類型介紹，文章講解十分細致具體，是一個可納入您收藏夾的收藏版本，若是不收藏的話你就真的虧大了。

同軸連接器用于傳輸射頻信號，其傳輸頻率范圍很寬，可達18GHz或更高，主要用于雷達、通信、數據傳輸及航空航天設備。同軸連接器的基本結構包括：中心導體(陽性或陰性的中心接觸件);內導體外的介電材料，或稱為絕緣體;最外面是外接觸件，該部分起著如同軸電纜外屏蔽層一樣的作用，即傳輸信號、作為屏蔽或電路的接地元件。射頻同軸連接器可以分為很多種類，以下給大家歸納下比較常見的類型。

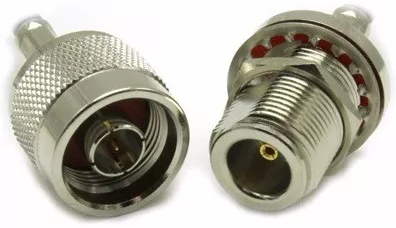

N型連接器

N型連接器(Type N connector)，為螺紋連接，可旋轉鎖定。它是第一批能夠用于傳輸微波頻率信號的連接器之一，并于20世紀40年代由貝爾實驗室的Paul Neill發明，并以Neill的首字母命名。N型接頭支持的信號頻率范圍為0到11GHz，增強類型可以達到18GHz。特性阻抗有2種，50歐姆(廣泛用于移動通信、無線數據、尋呼系統等)與75歐姆(主要用于有線電視系統)。

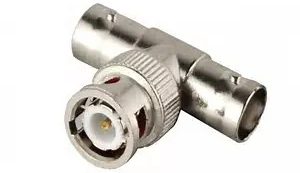

BNC連接器

BNC連接器也是經?？吹降纳漕l連接器之一，是一種小型的可以實現快速連接的卡口式連接器，BNC的全稱是Bayonet Nut Connector(卡扣配合型連接器，這個名稱形象地描述了這種接頭外形)，最初BNC的含義(Bayonet Neill–Concelman)其實是來自于2位發明者，Paul Neill與Carl Concelman的姓的首字母，Paul Neill同時也是N型連接器的發明者。BNC連接器廣泛用于無線通信系統、電視、測試設備、其他射頻電子設備中，早期的計算機網絡也曾使用BNC連接器。BNC接頭支持的信號頻率范圍為0到4GHz。特性阻抗有2種：50歐姆與75歐姆。

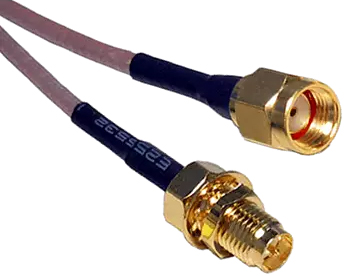

SMA連接器

SMA連接器是一種應用廣泛的小型螺紋連接的同軸連接器，它具有頻帶寬、性能優、高可靠、壽命長的特點。SMA連接器適用于微波設備和數字通信系統的射頻回路中連接射頻電纜或微帶線，在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口。SMA的全稱是SubMiniature version A，于20世紀60年代被發明。SMA接頭支持的信號頻率范圍從直流到18GHz，部分類型可以最高支持到26.5GHz。特性阻抗是50歐姆。

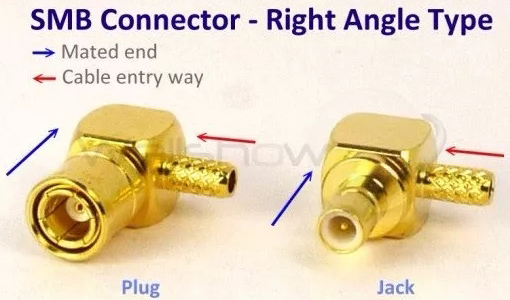

SMB連接器

SMB的全稱是SubMiniature version B，是一種小型的推入鎖緊式射頻同軸連接器，具有體積小、重量輕、使用方便、電性能優良等特點，適用于無線電設備和電子儀器的高頻回路中連接同軸電纜用。在無線設備上常用于基站側E1傳輸電纜連接基站DDF小傳輸盒使用。SMB連接器發明于20世紀60年代，尺寸比SMA連接器更小。特性阻抗有2種：50歐姆與75歐姆。在直流到4GHz頻率范圍內擁有優秀的電氣特性。SSMB是迷你版本的SMB連接器，可以支持到12.4GHz。

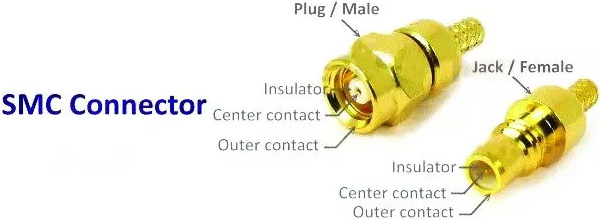

SMC連接器

SMC的全稱是SubMiniature version C，也是1960年代發明的射頻同軸連接器。它采用#10-32 UNF螺紋接口，在直流到10GHz范圍內可以提供優秀的電氣性能。SMC公頭有外部螺紋，SMC母頭上有配套螺母。特性阻抗有2種：50歐姆與75歐姆，它為小型同軸線纜及對于尺寸非常在意的印刷電路板提供了互聯方式。

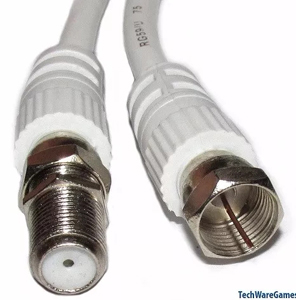

F型連接器

F型接頭是大家日常生活中都會見到的射頻連接器，廣泛適用于有線電視、衛星電視、有線電視調制解調器與電視機的連接等領域。它可以用有阻抗匹配要求的場合，也可以用于非匹配的地方，其特點是螺紋連接、插合方便。性能穩定。F型接頭是由Eric Winston于1950年代早期發明的，在1970年代的美國已經成為尋常可見的VHF電視天線的連接接頭。F型接頭的價格非常低廉，特性阻抗是75歐姆，最高頻率一般可以支持到1GHz或2.4GHz。

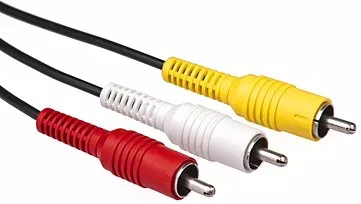

RCA連接器

RCA是Radio Corporation of American的縮寫，因為RCA接頭由這家公司在1940年代發明的。RCA俗稱蓮花插座，又叫AV端子、AV接口，幾乎所有的電視機、影碟機類產品都有這個接口。它并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號。典型承載信號范圍在0-100MHz。

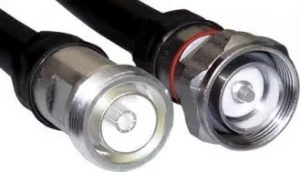

7/16 DIN連接器

DIN型(也叫7/16或L29)系列同軸連接器是一種較大型50歐姆阻抗的螺紋連接器，具有堅固穩定、低損耗、工作電壓高等特點，且大部分具有防水結構，可用于戶外作為中、高能量傳輸?shù)倪B接器，廣泛用于微波傳輸和移動通信系統中。常用于基站天饋線接頭，天線接頭等。DIN是德國標準化學會的縮寫，是其制定的一系列的連接器標準。DIN接頭和N型接頭非常相似，DIN頭直徑大，約是N頭直徑的2倍。

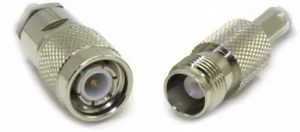

TNC連接器

TNC是Threaded Neill–Concelman的縮寫，是不是看到Neill–Concelman有些眼熟，對了，TNC的NC與BNC的NC是一樣的，也就是說擁有相同的發明人。TNC連接器是BNC連接器的一個變種，采用了螺紋連接方式。特性阻抗是50歐姆，最佳工作頻率范圍是0-11GHz。在微波頻段，TNC接頭比BNC接頭性能更好。它具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛地應用于無線電設備和電子儀器中連接射頻同軸電纜。

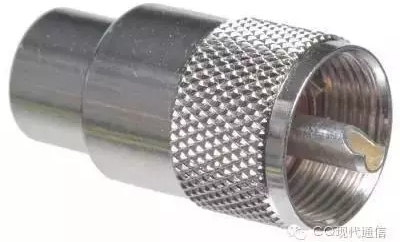

UHF連接器

這種接頭擁有相當長的歷史，在二戰之前的時期該種接頭便已經開始應用。其另一個名字“UHF連接器”來源于當時對UHF的定義(高于30MHz的頻率即為UHF頻率范圍)。而現在對這種連接器的測試表明其特性主要適合100MHz左右及以下的頻率使用。也就是現在通常所指的VHF頻段。

這種連接器的最顯著特點是插頭中間的一根較粗的中心導體(約4mm粗)。而連接和固定則采用接頭上的內螺紋與插座上的外螺紋相互咬合的方式。這種插頭并沒有防水能力，所以在室外架設時應特別小心對雨水等自然條件的影響。

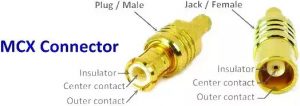

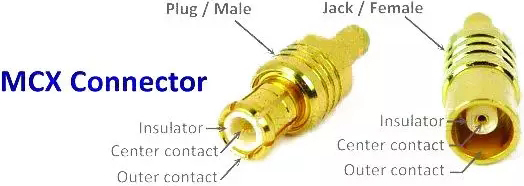

MCX連接器

MCX連接器發明于1980年代，它于SMB連接器擁有相同的內部觸點及絕緣子尺寸，但比SMB的體積要小30%。MCX的全稱是Mirco Coaxial。相關標準在歐洲CECC 22220規定。由于MCX連接器采用的是推入式連接方式，這就使得連接器的連接與分離非常迅速，縮短了連接器的安裝時間。MCX連接器在頻率達到6GHz 時仍然具有良好的電性能，還可以適配包括半剛電纜和軟電纜等多種電纜，連接可靠，壽命長。

文章接近尾聲，在這里德索五金電子小編希望您可以收藏這篇文章，等到日后您可以打開再次進行瀏覽。一篇好的文章，您值得擁有。當然如果您射頻同軸連接器產品的采購定制需求，可以上我們的產品頻道查看相關的射頻連接器產品。我們的每一款射頻同軸系列產品均通過ISO認證，符合國際上的環保要求，并且承諾每一位客戶一年內享受免費質保的服務。

本文來源：http://m.ads0517.com/6720.html

談起接插件這三個字，作為元器件業內的人員一定不會陌生，但是對于普通人來說，還是有很多不認識什么是接插件的。到底接插件是一個什么東西，下面德索五金電子工防師就來詳細的為您介紹一下接插件的知識。

在不少的印象中，他們覺得接插件應該就是個插座吧，事實上并非如此，它們之間還是有著一定的區別的。接插件通常識一孔的，并且接插件的插座是英式的螺旋式，不是我們平時所用插座那樣的插入的形式。因此接插件的安全性能更好，更加可靠，也不會出現插入插座接觸不良的問題。

談到這里，你是不是想起了什么呢?對，就是我們平時經?？匆姷碾娨暀C信號插座那樣，接插件的神秘面紗終于被揭開啦。但是這只是接插件的一種形式，例如接線排式、多針插座式、芯片插座式，都被成為接線器。他們分別被應用在電信和數據通訊、局域網、廣域網、設備終端內。

它的優點也很顯著，一般接插件的壽命相對來說都比較長，它的電氣性表現在接觸電阻與絕緣電阻上，環境性能表現在耐溫、耐濕、耐振動與沖擊，在空間上所需的面積中也比傳統的插座小一半，價格上也很實惠，可以說是性價比非常高。

讀完上文，您對于接插件的應該有一個基本認識了，生活中較為常見，不過隨著連接器業的發展，接插件相關產品也慢慢成為了市場的主流，需求量節節攀升。業內專家們也對市場做出了新的預測，共同推動接插件行業的發展。

接插件好產品，盡在德索五金電子，快來與我們開展一次愉快的合作吧，讓您的采購工作完美進行。多款射頻接插件系列優質產品，在我們官網上可以進行查詢，快進去看看吧，不要猶豫了。每一款射頻接插件均通過ISO認證，符合國際上的環保要求，值得您的信賴。

如果您需要采購bnc連接器相關產品，記得認準德索五金電子，一家專業的bnc連接器生產廠家，我們只生產好產品，以客戶的需求為中心，遇到了我們請不要遲疑，錯過了，就真的與好產品錯過了!現在立即撥打我們的電話： 0769-81153906，專業bnc連接器設計師為您服務，解答您的各種產品疑問。

東莞市德索五金電子有限公司坐落于電子制造業十分發達的地區—廣東省東莞市，交通四通八達，運輸方便快捷。公司專業從事安防、汽車電器、家用電子配件的設計開發、生產、銷售，公司生產的主導產品為： BNC頭視頻端子、連接器、汽車電子配件等多系列的產品，產品廣泛用于安防、電腦、汽車、摩托車等。公司技術力量雄厚，設備先進，制作精密，質量可靠，服務優良，并具有完善的質量管理體系，已榮獲ISO9001質量管理體系認證。產品暢銷國內外，深受廣大用戶的信賴和好評。

東莞市德索五金電子有限公司一貫信奉“顧客第一，共同發展”為宗旨。公司積累了多年的開發、設計、制造之經驗，精益求精，為享譽全球不懈努力。以追求一流的產品質量，完善良好的售后服務，竭誠滿足國內外客戶的需要，建設世界一流的電子元器件的研發、生產基地，為中國的民族電子信息產業爭光!

好產品，盡在德索五金電子，快來與我們開展一次愉快的合作吧，讓您的采購工作完美進行。多款bnc系列優質產品，在我們官網上可以進行查詢，快進去看看吧，不要猶豫了。查看地址：http://m.ads0517.com/rf-connectors/bnc-connectors/

談起rj45連接器產品，作為元器件行業中的一員，您一定不會覺得陌生吧。一般來說，rj45連接器接觸件端接方式分為可分離和永久連接兩種，每一種方式都有其自身的優勢，具體的rj45連接器的端接方式有哪些呢?看完德索五金電子工防師的介紹之后，您一定會驚嘆，rj45接觸件端接方式竟然有這么多種，下面一起來看看吧。

通常情況，較為常用的rj45連接器接觸件端接方式有焊接、壓接、繞接、插入、刺破這五種，具體如下：

1、焊接，一般包括導線與接觸件的焊接、接觸件與印制板焊接兩種，常用手工和波峰等錫焊連接，原理是焊錫“濕潤”其它金屬的表面并且構成錫焊結合，其中存在著復雜的物理、化學及冶金學的各種力和效應的交織。牢固結合的關鍵因素有控制焊接溫度、控制焊接時間、焊接表面的潔凈等。需用助焊劑和焊料等，可能由于各種不當?shù)牟僮髟诤更c的微觀結構中存在隱患;

2、壓接，壓接可靠性高、操作方便、速度快、人員素質要求不高、能避免化學污染和熱污染，壓接的形式有多種，工防品上多用筒形壓接，分為可拆卸可更換或不可拆卸可能更換。最重要的是導線、端子和操作工具三者之間的正確配合，另外剝線時不能傷導線，導線的插入深度要適當。壓接工具有手動的壓接鉗、自動或半自動的壓接機等。

3、繞接，是導線在受到張力的情況下進行纏繞，將實心導線繞在一個帶有棱角的柱桿上，使其在棱角處發生變形，造成導線與柱桿之間的氣密接觸面。繞接的技術要求見MIL-STD-1130，有手動的繞接槍和程序控制自動繞接設備，繞接有兩種型式，一是繞在柱桿上的全為裸導線;二是根部最后一圈為保留絕緣外皮的導線。繞接最突出的是可靠性高，比錫焊高2—3個數量級，操作簡單，繞線錯誤或線路改進時，退線容易。但流過的電流幾乎全是通過最初的少數線匝，繞接需要空間，只適合于小截面的單股軟導線，故使用受到限制;

4、插入，是一種可分離的物理連接方法，即將排針排母連接器的端接部位插入多層印制板金屬化孔內，由端接部位的彈性結構與金屬化孔完成接觸。

5、刺破，實際上是排針排母連接器接觸件與帶狀電纜的壓接，有兩種方式，一是需穿破絕緣層(包圍導體式壓接);二是需穿刺導體本身以形成壓接(穿刺導體式壓接)。

上文中便是德索五金電子針對rj45連接器接觸件端接方式所做的講解，讀完之后是不是被rj45連接器接觸件端接方式給驚到了，一個小小的產品，竟有這么多的學問。如果您有關于rj45連接器相關產品的采購定制需求，可以撥打我們的熱線電話：0769-81153906，專業工防師輔助您的rj45產品采購工作。

這是一次創新，更是一次變革，談起這次的變革創新，要從嵌入式的非接觸式連接器開啟。看客們，趕快湊過來，讀一讀這一篇文章，發燒友們可千萬不要錯過額。

在“物聯網”與“工業4.0”等應用浪潮涌動下，電子元器件的技術創新與市場規模也激流勇進。萬物互聯實現的都是設備和設備的連接，設備和人的連接，以及人和數據的連接，而這一切都需要靠連接器來發揮巨大的作用。根據FMI最新發布的報告，到2022年，全球電纜及連接器市場收益將達到1253億美元，2016-2022期間年復合增率高達11.1%。據Bishop&Associate數據， 2016 年全球連接器市場達到 544 億美元，預計2017年將達到617.6億美元，中國市場將接近200億美元，這對連接器廠商無疑是很振奮的數據。

面對500億市場，連接器需要怎樣的創新?

現在電子產品日益輕薄化，也推動連接器產品、接插件產品向小尺寸、低高度、窄間距、多功能、高效率、長壽命、表面安裝等方向發展。手機不再需要煩人的線纜，消除了不可靠的機械連接器以及他們所產生的干擾，提供遠超過無線網絡可支持的數據吞吐量，最終可點燃之前被傳統連接器所制約的工業設計創新?！跋M者和制造商一直都是不情愿地接受了機械連接器這一需求。Keyssa在研發上花費了9年的時間，來了解在移動產品中實現高速非接觸式連接所需要滿足的所有技術要求。在花費無數人年的努力并申請了250項專利之后，我們才有了KSS104M和KSS104M-CW，”Keyssa市場營銷副總裁Steve Venuti在9月6日的深圳媒體見面會上表示?！艾F(xiàn)在，這項引人注目的、無需機械連接器的功能，已經可以提供給那些想要簡化實現過程及測試的制造商，并在系統良品率和可靠性兩個方面支持大批量和高可信生產。”

Keyssa市場營銷副總裁Steve VenuTI

據了解，Keyssa這項顛覆傳統線纜連接器的技術，是基于極高頻(EHF)技術，這種嵌入式的非接觸式連接器可以非常高的速度傳輸數據，同時功耗非常低且無需進行設置。

這是一種嵌入式、微型化、全固態解決方案，該解決方案可以幾乎是瞬時的速度傳輸和流送大量數據和視頻。KSS104M具有的關鍵特性包括：運行速度高達6Gbps;小尺寸的3x3mm封裝，帶有內置天線;功耗遠低于Wi-Fi最低的皮焦/比特比(Picojoules per bit )(12.5皮焦/比特);支持多種高速視頻和數據通信協議，包括USB、DisplayPort、SATA和PCIe等;安全便捷，點對點連接，無需軟件或驅動瞬時連接：無需配對;無需登錄。

該連接技術在消費性產品的外部及內部連接器，數據中心互聯，工業應用等方面已經逐步開展應用。Steve向記者分享了兩個典型案例，例如，Motorola的 Moto Mod模塊只需放入底座緊貼其上，Moto Mod 模塊和底座之間通過Keyssa的Kiss Connector連接器通信(支持USB SS和DisplayPort協議)，這樣OneCompute的Moto Mod模塊可以將你的安卓手機變身個人電腦了。另外是在數據中心的應用，當數據量日漸龐大，內存需求越來越高，數據中心之間層級的連接也越來越大，在設計和布線的時候非常繁瑣，采用無線連接的方式，可以簡化布線的復雜度，服務器大量的連接線都可以被取消，通過直接訪問PCIe總線，并形成更低的延遲。
